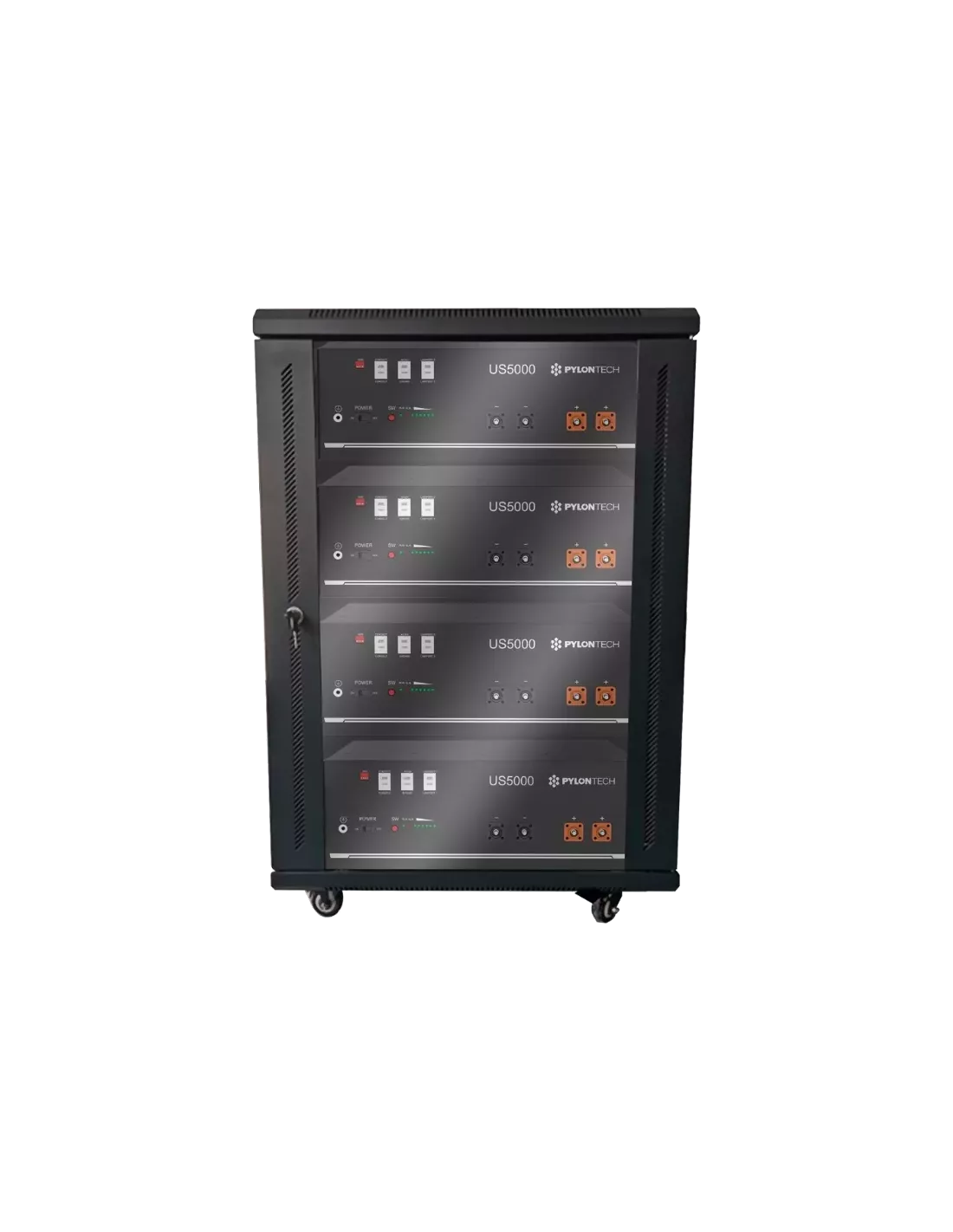

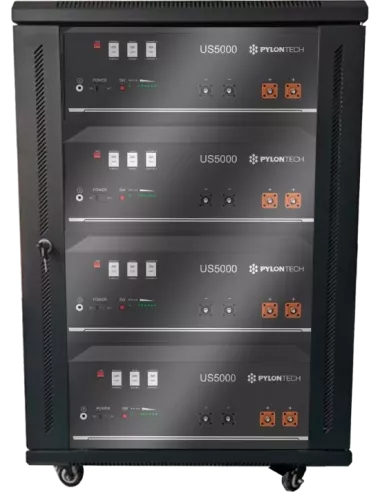

Armoire pour batteries PYLONTECH 16U

L’armoire Pylontech 16U est conçue pour accueillir les batteries lithium Pylontech US2000C, US3000C et US5000. Elle permet de constituer un parc batteries organisé dans une installation solaire autonome ou un système de stockage d’énergie installé en intérieur.

Pourquoi choisir l’armoire Pylontech 16U ?

• Grande capacité de rangement : jusqu’à 8 batteries US2000C, 5 batteries US3000C ou 4 batteries US5000.
• Structure métallique : fabrication en acier galvanisé peint.
• Ventilation naturelle : fentes latérales et grilles destinées à favoriser la circulation de l’air autour des batteries.
• Accès sécurisé : porte réversible équipée d’un verrouillage quart de tour.
• Câblage facilité : passages de câbles situés en partie haute et basse avec profils pré-perforés.
• Installation simplifiée : armoire préassemblée prévue pour un montage au sol.

Applications & compatibilités

Cette armoire 16U est destinée à l’intégration de batteries Pylontech dans un système de stockage stationnaire installé en intérieur.

• Pylontech US2000C : jusqu’à 8 modules.
• Pylontech US3000C : jusqu’à 5 modules.
• Pylontech US5000 : jusqu’à 4 modules.

Une installation organisée et évolutive

L’empilage vertical des modules permet de regrouper plusieurs batteries dans une seule armoire et de conserver une installation propre. La capacité disponible permet également de prévoir l’évolution du parc batteries lorsque l’installation est progressivement agrandie.

Pylontech

L’armoire 16U est conçue pour organiser les modules rack Pylontech compatibles tout en conservant un accès aux batteries, une circulation d’air et des passages adaptés au câblage du parc.

Caractéristiques techniques

• Format : 16U
• Groupe de matériaux : métal
• Matériau : acier galvanisé peint
• Indice de protection : IP20
• Environnement d’utilisation : intérieur uniquement
• Construction : préassemblée
• Installation : montage au sol
• Porte : réversible avec verrouillage quart de tour
• Ventilation : fentes latérales et grilles
• Passages de câbles : en partie haute et basse avec profils pré-perforés
• Capacité avec US2000C : jusqu’à 8 batteries
• Capacité avec US3000C : jusqu’à 5 batteries
• Capacité avec US5000 : jusqu’à 4 batteries
• Dimensions extérieur : 581 × 510 × 858 mm
• Poids : 31 kg

Conseils d'installation & sécurité

• L’armoire possède un indice de protection IP20 et doit être installée uniquement en intérieur.
• Installer l’armoire au sol sur un emplacement stable et adapté au poids du parc batteries.
• Ne pas obstruer les fentes latérales ni les grilles de ventilation afin de conserver une circulation d’air autour des modules.
• Utiliser les passages prévus en partie haute et basse pour organiser le cheminement des câbles.
• La porte réversible avec verrouillage quart de tour permet de limiter l’accès direct aux batteries une fois l’installation terminée.
• Les sections de câbles, protections électriques et dispositifs de coupure doivent être dimensionnés selon le nombre de batteries, l’onduleur utilisé et les prescriptions des fabricants concernés.
• Respecter les notices d’installation et de sécurité des batteries Pylontech et des autres équipements raccordés au parc.
