Origine : Allemagne
Garantie 1 an

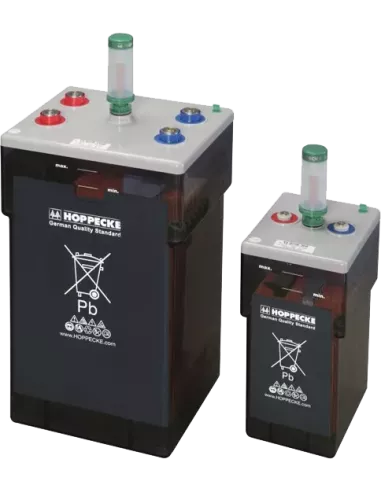

La HOPPECKE grid | power V X 2-75 est un élément stationnaire plomb-acide ventilé de 2 V, conçu pour les installations critiques nécessitant de forte puissance.
Tension nominale : 2 V
Capacité : 78 Ah en C10 à 1,80 V/élément
Technologie : plomb-acide ventilée (VLA), série GroE à plaque Planté

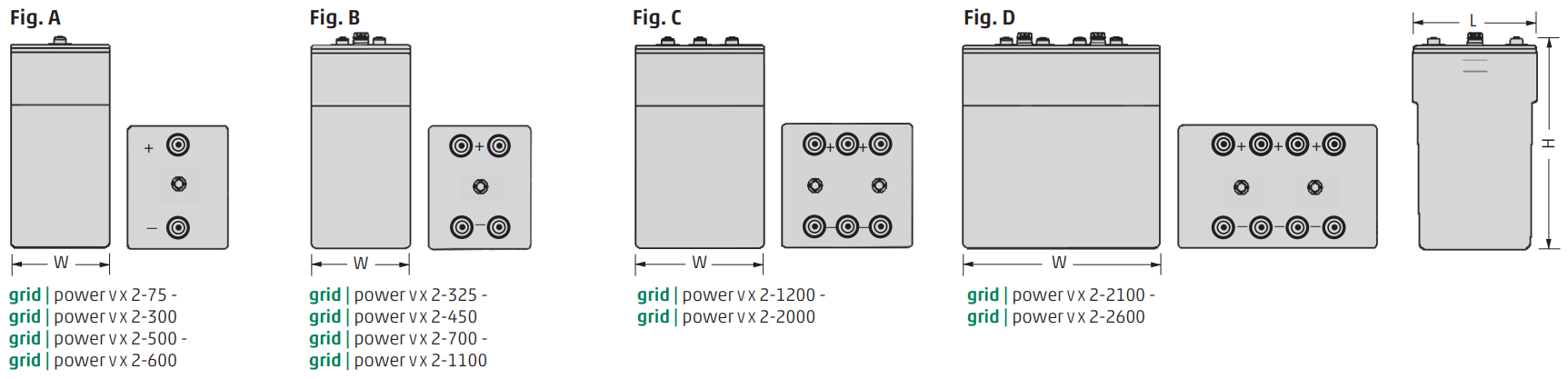

Dimensions : 184 × 155 × 410 mm
Poids : environ 17,3 kg
Durée de vie de conception : jusqu'à 25 ans
Vendue uniquement par lot : x 6, x 12, x 24,...
N'hésitez pas nous demander un devis pour un tarif adapté.
en 3 ou 4 fois
à partir de 100€ d'achat
au 02 47 27 77 14
La HOPPECKE grid | power V X 2-75 est un élément de batterie stationnaire plomb-acide ventilée de la série GroE. Sa conception à plaque Planté est particulièrement adaptée aux applications nécessitant une forte disponibilité de courant sur de courtes durées, notamment les systèmes de secours, les UPS et les infrastructures électriques critiques.
Avec une tension nominale de 2 V et une capacité de 78 Ah en C10, plusieurs éléments identiques peuvent être raccordés en série afin de constituer un parc de batteries adapté à la tension de l'installation.
La grid | power V X appartient à la famille des batteries stationnaires GroE.
Cette technologie utilise des plaques positives de type Planté, du nom du physicien français Gaston Planté, à l'origine du premier accumulateur rechargeable au plomb au XIXe siècle.
L'acronyme GroE provient de l'allemand "Großoberflächenplatten, Engeinbau" qui signifie Plaques positives à grande surface, encastrées.
La plaque positive est ici constituée à partir d'une structure massive en plomb de très haute pureté, dont la surface est transformée électrochimiquement afin de former l'oxyde de plomb nécessaire au stockage de l'énergie.
La batterie originelle de Gaston Planté utilise des feuilles lisses de plomb pur. Cette batterie offre très bonne résistance à la corrosion, mais a comme principal défaut une faible capacité car la surface d'échange entre les électrodes et l'acide est trop limitée.
La technologie GroE consiste à augmenter la surface de la plaque positive en coulant une plaque de plomb avec une structure lamellaire. Cette géométrie augmente environ d'un facteur 10 la surface électrochimiquement active tout en conservant une construction mécanique particulièrement robuste.
Ce mode de fabrication est différent de la quasi totalité des batteries Plomb actuelles où l'oxyde de plomb est enduit sur des grilles en alliages de plomb (Pb-Ca, Pb-Sb...). Ce mode de fabrication permet d'utiliser des grilles plus fines, plus légères et moins coûteuses.
La longévité (25 ans en charge de maintien) et la fiabilité exceptionnelle des batteries GroE reposent principalement sur leur conception électrochimique et mécanique issue de la technologie Planté :
Plaques positives en plomb pur : Contrairement aux batteries classiques dont les grilles sont faites d'un alliage (plomb-calcium ou plomb-antimoine) sujet à la corrosion intergranulaire et à la perte de matière, les plaques GroE sont moulées dans du plomb pur à 99,99 %. La corrosion s'y produit de manière extrêmement lente et uniforme.
Auto-régénération de la matière active : Sur une plaque Planté, la couche d'oxyde de plomb (qui forme la matière active positive) se régénère naturellement à la surface du plomb pur au fil du temps sous l'effet de la charge de maintien (floating). La batterie conserve ainsi sa capacité sur de très longues périodes au lieu de s'épuiser.
Plaques épaisses à grande surface ( Großoberflächenplatte ) : Les plaques sont nervurées ou lamellées pour maximiser la surface de contact avec l'électrolyte. Cela permet d'obtenir une épaisseur de plomb conséquente (résistance mécanique élevée) tout en maintenant une résistance interne extrêmement basse.
Électrolyte liquide en excès ( Plomb-Acide Ouvert ) : La grande quantité d'acide liquide dissipe très bien la chaleur interne et prévient les emballements thermiques. La maintenance (appoint d'eau distillée) permet de maintenir l'électrolyte à un niveau optimal durant des décennies.
Faible densité de l'électrolyte : 1.22 g/cm3
Conception industrielle renforcée : Les bacs sont conçus pour supporter la croissance lente du plomb sans se déformer ni provoquer de courts-circuits internes, évitant ainsi les défaillances subites rencontrées sur d'autres technologies.
C'est cet assemblage de plomb pur massif, de faible résistance interne et d'une chimie stable qui en fait la technologie de choix pour les applications critiques où la panne est interdite (postes de transformation HT, centrales électriques, grands UPS industriels).
HOPPECKE utilise pour la grid | power V X des plaques Planté en plomb pur à 99,99 %. Le fabricant associe cette très haute pureté du plomb et la faible densité de l'électrolyte à la longévité particulièrement élevée de la série.
Cette construction est naturellement massive : la grid | power V X 2-75 pèse environ 17,3 kg pour une capacité de 78 Ah sous 2 V. Il s'agit avant tout d'une technologie stationnaire, pour laquelle la légèreté est secondaire face à la robustesse mécanique, à la durée de service et aux performances électriques.
HOPPECKE annonce pour la gamme une durée de vie de conception pouvant atteindre 25 ans.
La gamme grid | power V X est classée par HOPPECKE dans la catégorie de performance « X », correspondant aux décharges à très fort courant. La V X 2-75 présente notamment une résistance interne de seulement 1,516 mΩ par élément.
Cette faible résistance interne permet de mettre rapidement à disposition une quantité importante d'énergie. C'est un avantage essentiel pour les installations de secours dans lesquelles la batterie doit prendre le relais immédiatement lorsqu'une alimentation principale disparaît.
La V X 2-75 développe également une puissance P10h de 15,2 W par élément à 1,80 V/élément et 20 °C, avec une perte de puissance attendue inférieure à 5 %.
La technologie GroE est particulièrement adaptée aux installations où la fiabilité de l'alimentation électrique est prioritaire. Dans ce type d'application, la recherche du poids ou de la capacité maximale n'est pas l'objectif principal : la batterie doit avant tout rester disponible pendant de nombreuses années et être capable de fournir immédiatement un courant très élevé lorsque le système de secours est sollicité.
HOPPECKE destine notamment la grid | power V X aux applications suivantes :
La référence grid | power V X 2-75 porte la désignation DIN 3 GroE 75 et est conçue selon la norme DIN 40738. Cette conception normalisée facilite notamment le remplacement ou l'extension d'installations stationnaires existantes.
Chaque grid | power V X 2-75 possède une tension nominale de 2 V. Plusieurs éléments identiques peuvent être raccordés en série afin d'obtenir la tension nécessaire au système.
Les liaisons entre les éléments et l'installation doivent être réalisées avec des câbles de batterie correctement dimensionnés ainsi qu'avec une connectique adaptée au courant susceptible de circuler dans le parc.
En fonctionnement en veille et en parallèle, HOPPECKE indique pour la série grid | power V X une tension d'entretien de 2,23 V par élément ± 1 %.
Le chargeur de batterie ou le redresseur utilisé doit donc être configuré en fonction du nombre total d'éléments raccordés en série et conformément aux prescriptions HOPPECKE.
Comme toute batterie plomb-acide ventilée à électrolyte liquide, la grid | power V X produit de l'hydrogène et de l'oxygène lors de certaines phases de charge. HOPPECKE propose pour réduire ces pertes d'eau son système de recombinaison AquaGen.
Pour la grid | power V X 2-75 de 78 Ah C10, HOPPECKE prévoit notamment la version grid | AquaGen pro, destinée aux éléments d'une capacité maximale de 500 Ah C10. Les gaz produits sont dirigés vers un catalyseur qui les recombine sous forme de vapeur d'eau. Celle-ci se condense ensuite dans le recombinateur avant de retourner dans la batterie.
Selon HOPPECKE, l'efficacité de recombinaison du grid | AquaGen pro peut atteindre 99 % selon les conditions d'utilisation. Le système permet ainsi de réduire fortement les appoints d'eau et les besoins de ventilation. Il intègre également un pare-flamme destiné à protéger l'intérieur du système contre une source d'allumage extérieure.
Pour compléter une installation compatible, retrouvez notre bouchon AquaGen HOPPECKE. La version du système AquaGen et son montage doivent être adaptés à la configuration de la batterie conformément aux prescriptions HOPPECKE.
Même avec un système AquaGen, HOPPECKE recommande de procéder à un contrôle visuel du niveau d'électrolyte au moins deux fois par an.
La grid | power V X reste une batterie plomb-acide ventilée à électrolyte liquide et nécessite donc un suivi périodique. HOPPECKE prévoit notamment le contrôle des tensions individuelles des éléments, de la température et de la densité de l'électrolyte, du niveau d'électrolyte, de la tension d'entretien ainsi que de l'état général du parc et de ses raccordements.
Pour ces opérations, retrouvez notamment nos pèse-acides ainsi que nos accessoires pour batteries plomb.
HOPPECKE Batterien GmbH & Co. KG est un fabricant allemand spécialisé dans les solutions de stockage d'énergie pour les applications industrielles, stationnaires et de secours. La gamme grid | power regroupe plusieurs technologies adaptées à différents profils d'utilisation, la série V X GroE étant particulièrement orientée vers les décharges à très fort courant et les applications critiques.
Pour d'autres profils de décharge et besoins stationnaires, vous pouvez également consulter notre gamme de batteries stationnaires HOPPECKE Grid Power V L OPzS.
En fonctionnement en veille et en parallèle, HOPPECKE prescrit pour la gamme grid | power V X une tension d'entretien de : 2,23 V par élément ± 1 %
Pour un parc constitué de plusieurs éléments en série, la tension de charge totale doit être adaptée au nombre d'éléments. HOPPECKE indique également qu'un niveau de recharge compris entre 2,33 et 2,40 V par élément peut être utilisé dans le mode de fonctionnement prévu à cet effet avant le retour automatique à la tension d'entretien.
La grid | power V X est une batterie à électrolyte liquide. HOPPECKE prévoit un suivi régulier de l'installation comprenant notamment :
Pour un élément complètement rempli à 20 °C, HOPPECKE indique une tension de repos de 2,06 ± 0,01 V. Les tensions de repos des différents éléments d'un même parc ne doivent pas présenter un écart supérieur à 0,02 V.
Avec sa capacité de 78 Ah C10, la grid | power V X 2-75 se situe dans la plage prévue par HOPPECKE pour le système grid | AquaGen pro, destiné aux éléments jusqu'à 500 Ah C10.
Le recombinateur peut atteindre une efficacité de recombinaison de 99 % selon les conditions d'utilisation. Même avec ce système, HOPPECKE recommande un contrôle visuel du niveau d'électrolyte au moins deux fois par an.
Attention : AquaGen pro ne doit pas être installé ni utilisé lorsque la température ambiante du lieu d'installation peut descendre sous 5 °C. HOPPECKE indique qu'un gel des ouvertures internes pourrait empêcher l'évacuation des gaz et provoquer une surpression dans l'élément.
Si le système AquaGen est retiré pendant une période autre que celle strictement nécessaire à la maintenance, la ventilation de l'installation doit être rétablie au niveau requis pour une batterie ventilée conformément aux prescriptions HOPPECKE.
Les batteries doivent être stockées dans un endroit frais, sec et correctement ventilé, protégé des intempéries, du feu, des étincelles et des objets métalliques susceptibles de provoquer un court-circuit.
HOPPECKE précise que les éléments grid | power V X remplis doivent être rechargés après 6 semaines de stockage à 20 °C. Des températures de stockage plus élevées réduisent ce délai.
Les batteries plomb-acide usagées doivent être recyclées et ne doivent pas être éliminées avec les déchets ménagers. HOPPECKE dispose de son propre système de reprise et de recyclage des batteries au plomb.
La référence HOPPECKE est grid | power V X 2-75 et sa désignation DIN est 3 GroE 75. HOPPECKE indique une capacité de 78 Ah en C10 à 1,80 V/élément. La capacité dépend du régime de décharge : 75 Ah en C5, 71 Ah en C3 et 53 Ah en C1.
Oui. Chaque élément fournit une tension nominale de 2 V. Plusieurs éléments identiques sont raccordés en série pour obtenir la tension nominale nécessaire au système. Le chargeur doit ensuite être réglé en fonction du nombre d'éléments et des prescriptions HOPPECKE.
En fonctionnement en veille et en parallèle, HOPPECKE indique une tension d'entretien de 2,23 V par élément ± 1 %. La tension totale du parc correspond à cette valeur multipliée par le nombre d'éléments montés en série.
Non. Il s'agit d'une batterie plomb-acide ventilée à électrolyte liquide. Le niveau et la densité de l'électrolyte, les tensions et l'état général du parc doivent être contrôlés périodiquement. L'option AquaGen pro permet cependant de réduire fortement les besoins d'appoint d'eau.
Oui. La grid | power V X 2-75 possède une capacité de 78 Ah C10 et HOPPECKE prévoit AquaGen pro pour les éléments jusqu'à 500 Ah C10. Le système peut atteindre une efficacité de recombinaison de 99 %. Il ne doit toutefois pas être utilisé si la température ambiante peut descendre sous 5 °C.
Les deux valeurs correspondent à des indicateurs différents. HOPPECKE annonce pour la gamme grid | power V X une durée de vie de conception pouvant atteindre 25 ans. Le document de performance établi selon le règlement européen sur les batteries indique pour la référence 2-75 une durée de service attendue de 18 ans selon DIN EN 61427-2 / valeurs d'expérience ZVEI.

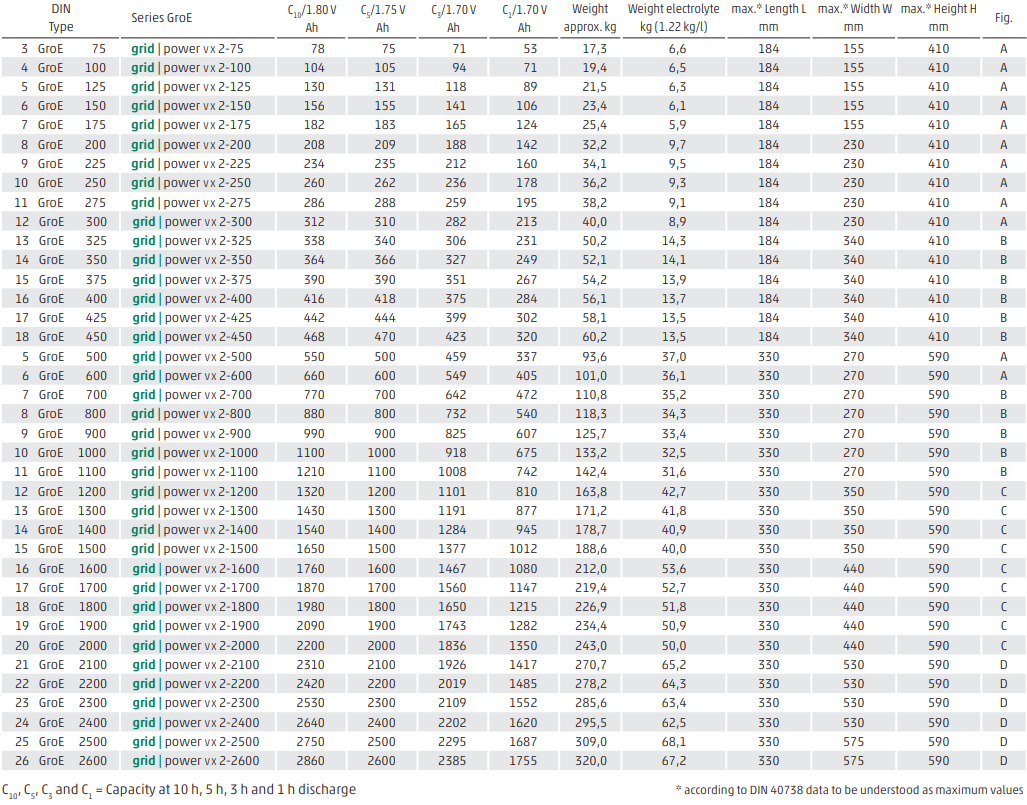

Fiche technique des batteries HOPPECKE Grid Power V X
Manuel des batteries HOPPECKE Grid Power V X
Fiche de données de sécurité des batteries HOPPECKE Grid Power V X
Performances et durabilité des batteries VLA HOPPECKE
Protocole de maintenance et de mise en service
