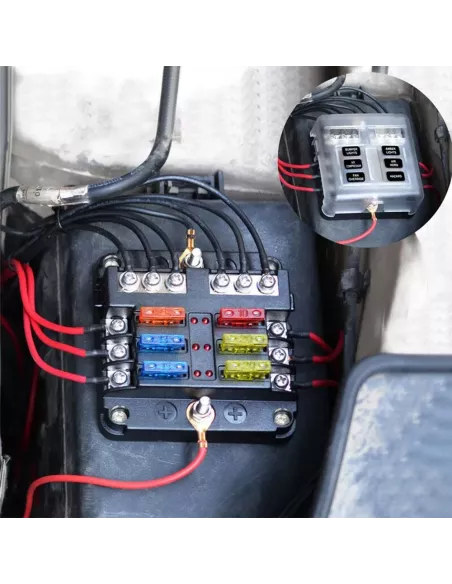

Boîte à fusibles languettes 6 voies avec LED d'affichage Offgridtec
Cette boîte à fusibles 6 voies Offgridtec permet de regrouper la distribution et la protection de petits et moyens consommateurs électriques en courant continu. Elle évite la multiplication de porte-fusibles en ligne et facilite l’identification des circuits.
Pourquoi la choisir
- Distribution propre de 6 circuits : la boîte centralise les départs protégés sur un seul support.

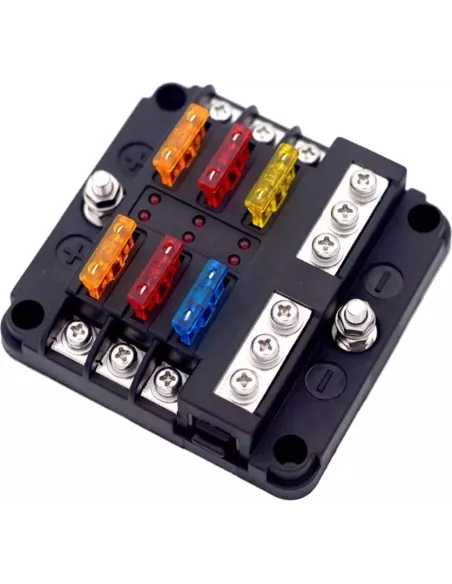

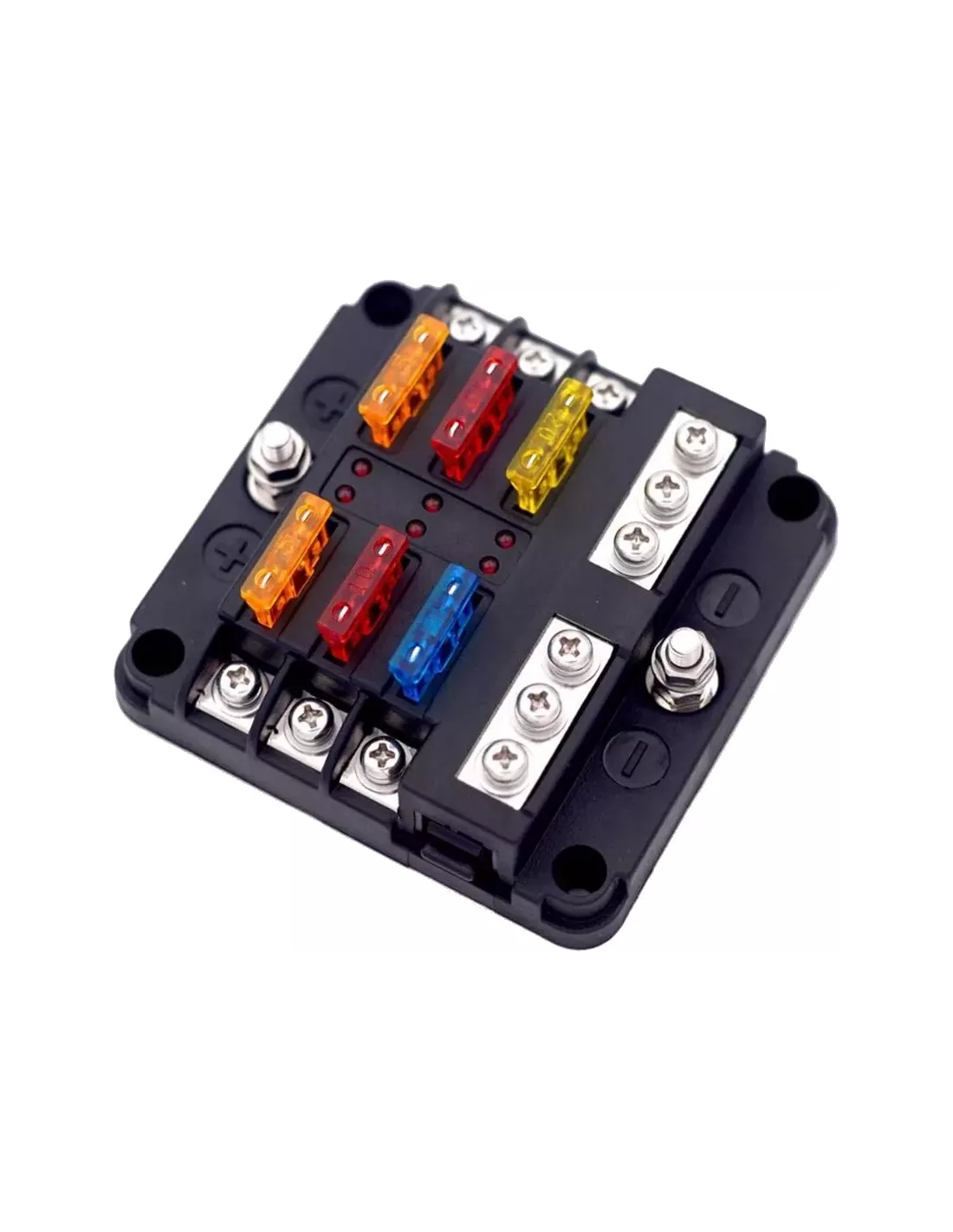

- LED d’affichage intégrées : lorsqu’un fusible saute, la LED rouge correspondante s’allume immédiatement pour identifier rapidement le défaut.
- Fusibles inclus : le kit comprend 12 fusibles plats automobiles de 5 A à 20 A.
- Identification facilitée : des étiquettes sont fournies pour repérer les câbles raccordés.

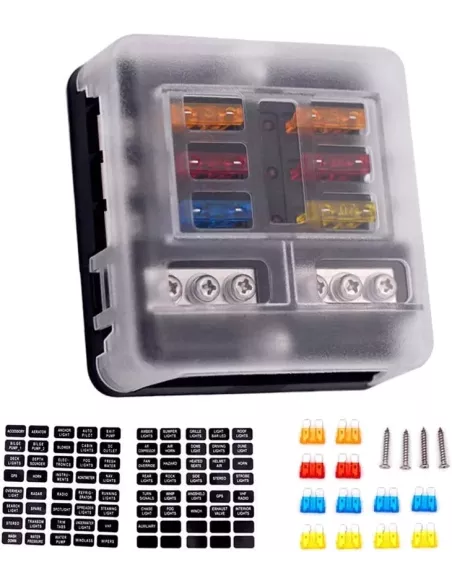

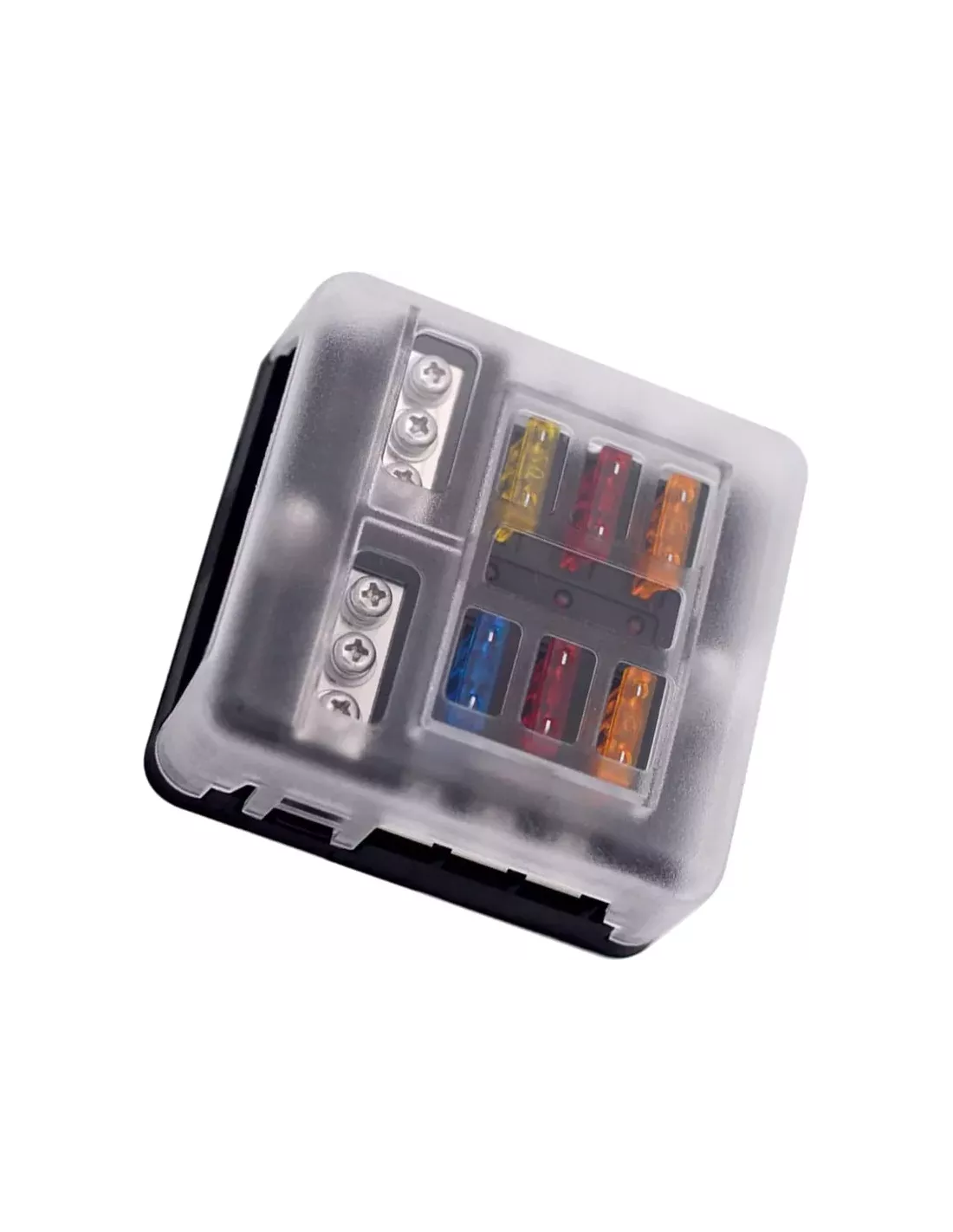

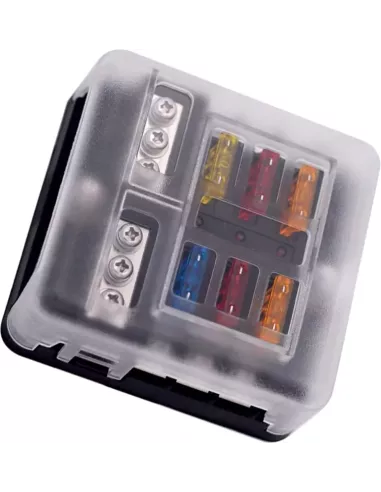

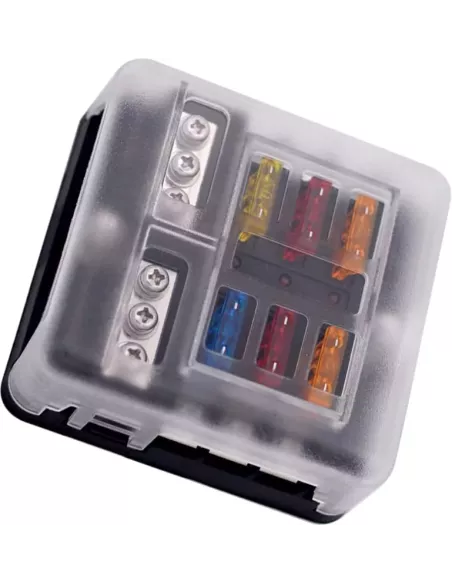

- Protection mécanique : le couvercle transparent à verrouillage par clip protège les fusibles tout en laissant leur état visible.

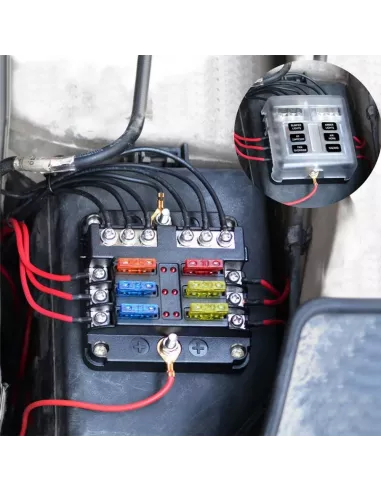

Applications & compatibilités
Ce porte-fusibles est destiné aux installations électriques en courant continu fonctionnant entre 12 V et 32 V DC.
Il convient aux circuits utilisant des fusibles plats automobiles et à la protection de petits et moyens consommateurs électriques.
Chaque circuit peut supporter jusqu’à 30 A maximum, dans la limite du courant d’entrée de 100 A.

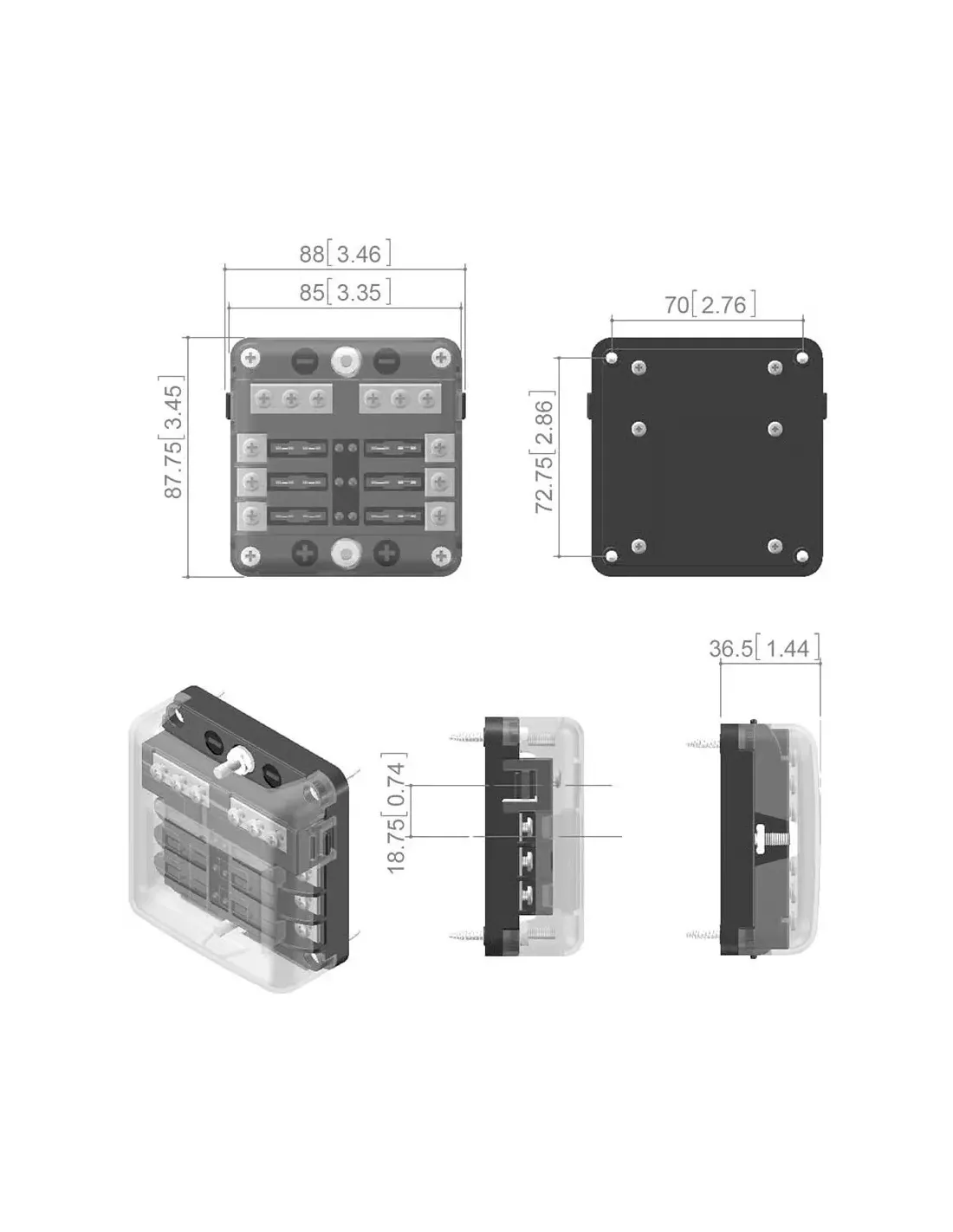

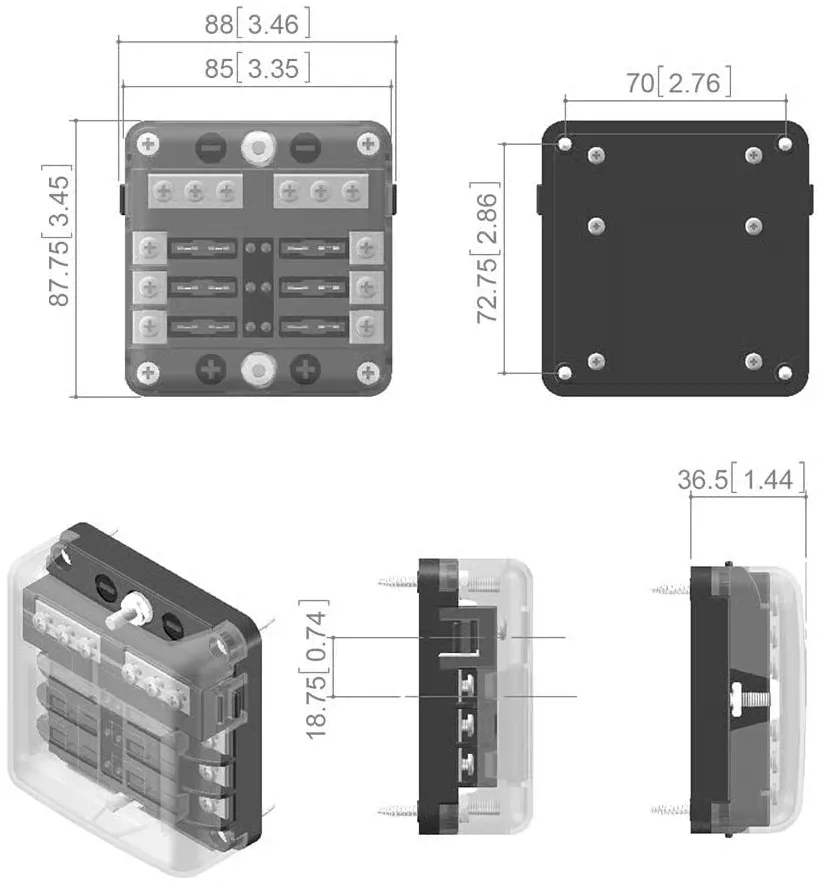

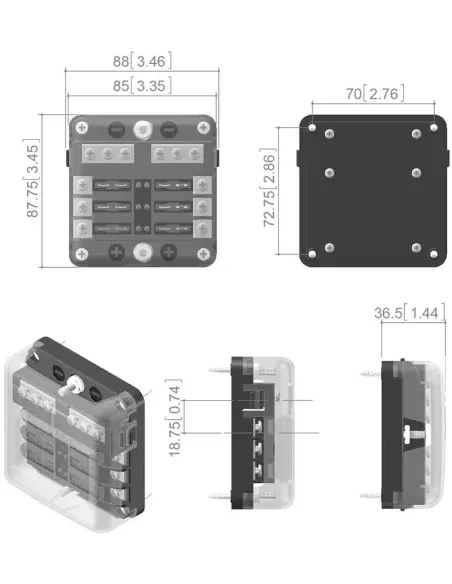

Conception
Le support est fabriqué en matériau PBT, décrit par Offgridtec comme offrant une résistance mécanique élevée, une bonne isolation, une résistance à la chaleur et des propriétés retardatrices de flamme.
Les connexions d’entrée et de sortie sont sécurisées par des vis de montage rapide.
Le montage est réalisé avec les 4 vis en acier inoxydable fournies.
Installation / Sécurité
- Respecter la plage de tension : utiliser uniquement sur une installation comprise entre 12 V et 32 V DC.
- Respecter le courant d’entrée : le courant d’entrée est de 100 A.
- Respecter la limite par voie : chaque circuit est limité à 30 A maximum.

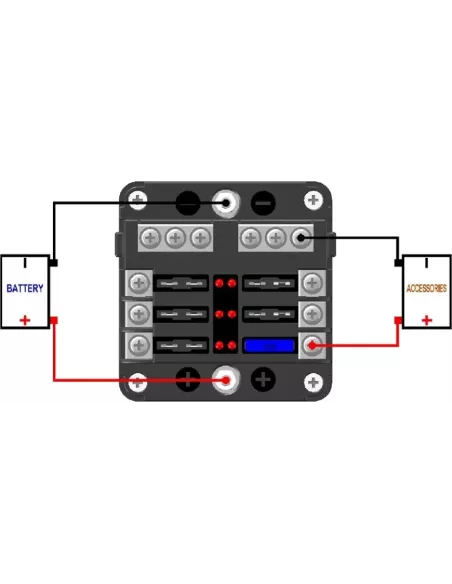

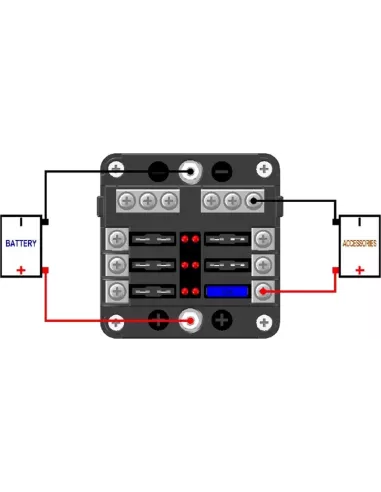

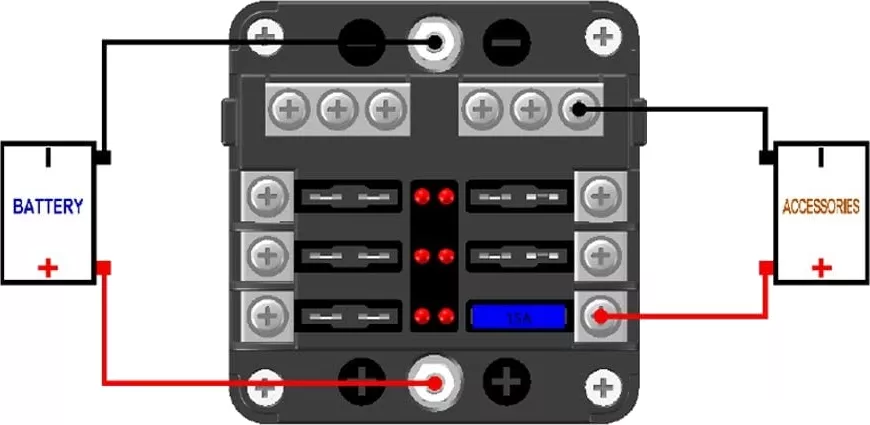

- Raccordement principal : utiliser le goujon fileté M5 prévu pour la ligne principale et un câble de section 4 - 6 AWG.
- Raccordements individuels : utiliser les boulons filetés M4 prévus pour les lignes individuelles et des câbles 12 - 16 AWG.
- Choix des fusibles : sélectionner le calibre adapté au circuit protégé, sans dépasser 30 A par circuit.
- Identification des départs : utiliser les étiquettes fournies pour repérer clairement chaque câble raccordé.
- Contrôle des défauts : si un fusible saute, la LED rouge du circuit concerné s’allume pour faciliter le diagnostic.
- Fixation : le kit comprend 4 vis en acier inoxydable destinées au montage du support.
- Environnement : la température de fonctionnement indiquée est de -30 °C à +85 °C.
Contenu de la boîte

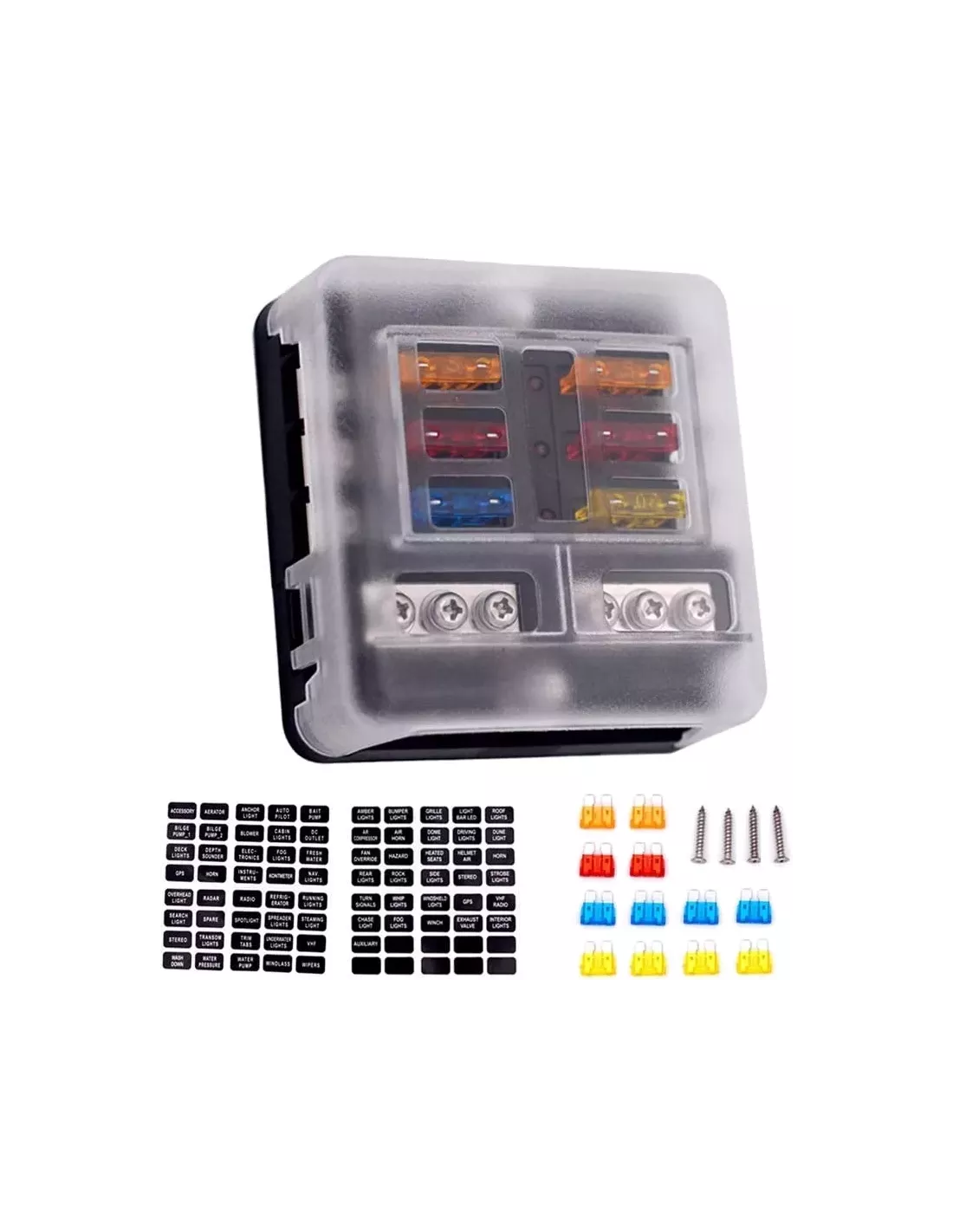

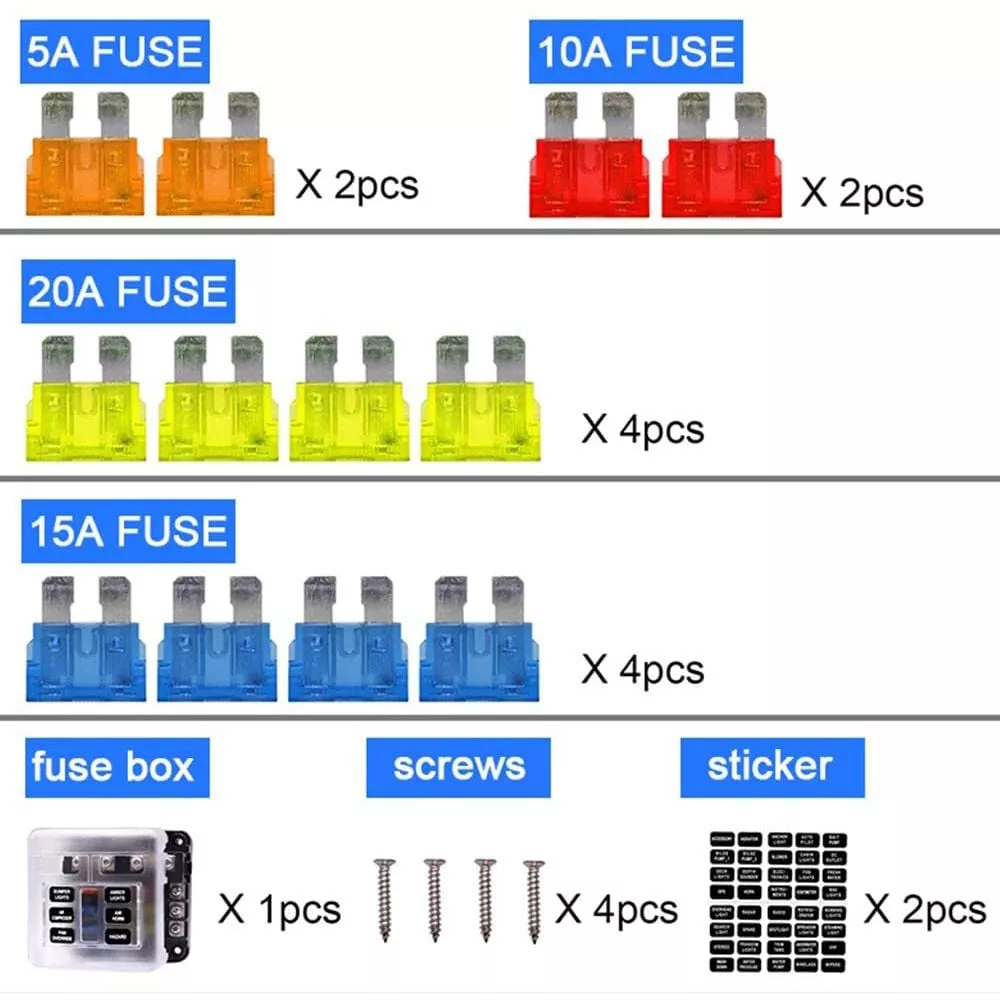

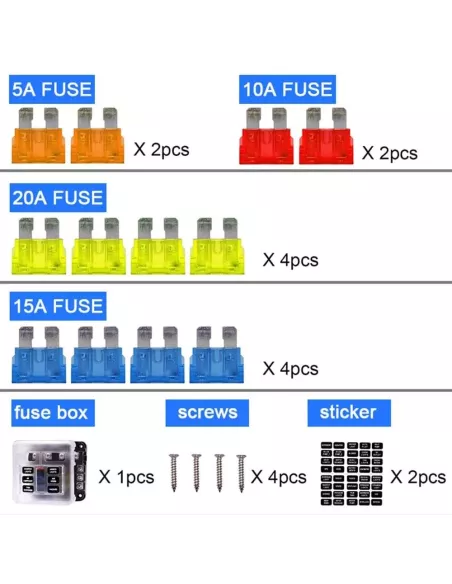

- 1 × porte-fusibles 6 voies
- 2 × fusibles plats 5 A orange
- 2 × fusibles plats 10 A rouges
- 4 × fusibles plats 15 A bleus
- 4 × fusibles plats 20 A jaunes
- 2 × planches d’étiquettes
- 4 × vis
FAQ
Quelle tension accepte cette boîte à fusibles ?
Elle est prévue pour une tension d’entrée de 12 V à 32 V DC.
Combien de circuits peut-elle protéger ?
Elle dispose de 6 circuits / emplacements fusibles. Chaque circuit peut supporter jusqu’à 30 A maximum.
À quoi sert la LED d’affichage ?
Si un fusible saute, la LED rouge du circuit concerné s’allume immédiatement. Cela permet d’identifier rapidement le circuit en défaut.
Quels fusibles sont fournis avec le porte-fusibles ?
Le kit comprend 12 fusibles plats automobiles : 2 fusibles 5 A orange, 2 fusibles 10 A rouges, 4 fusibles 15 A bleus et 4 fusibles 20 A jaunes.
Quels câbles peut-on raccorder ?
La ligne principale est prévue pour du câble 4 - 6 AWG sur connexion M5. Les lignes individuelles sont prévues pour du câble 12 - 16 AWG sur connexion M4.
Téléchargement
Fiche technique de la boite à fusibles languettes 6 voies avec LED d'affichage
