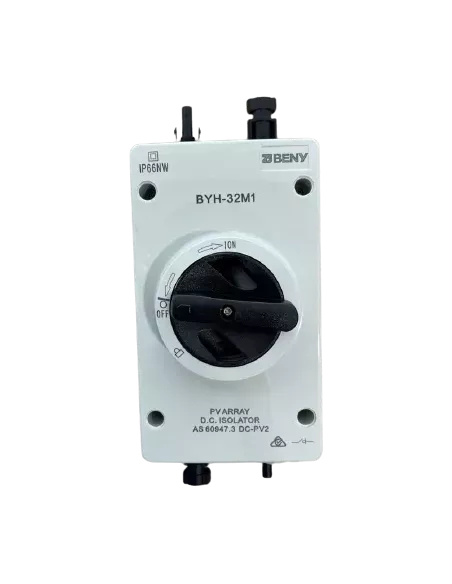

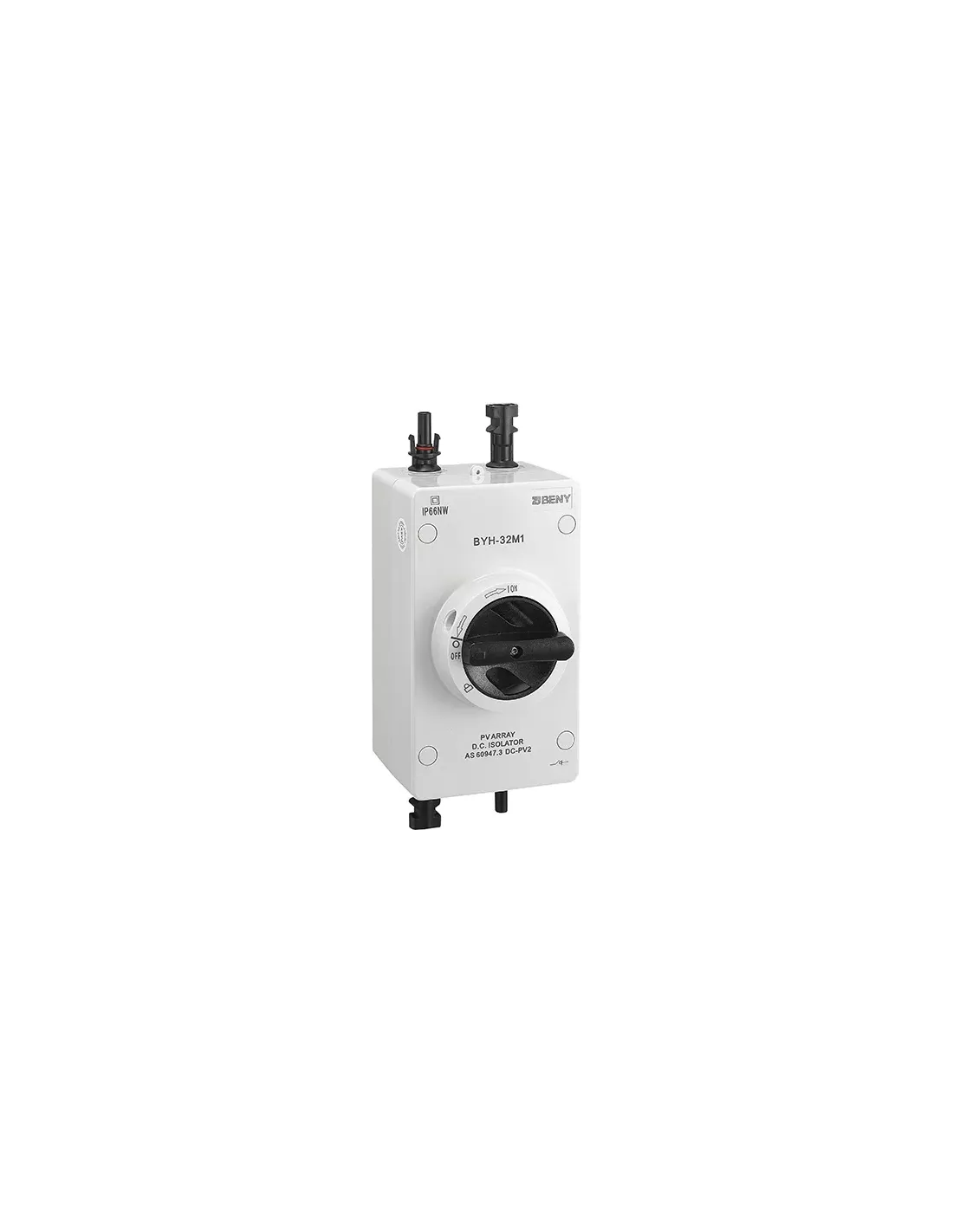

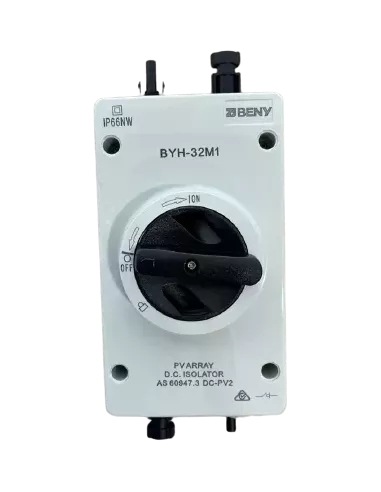

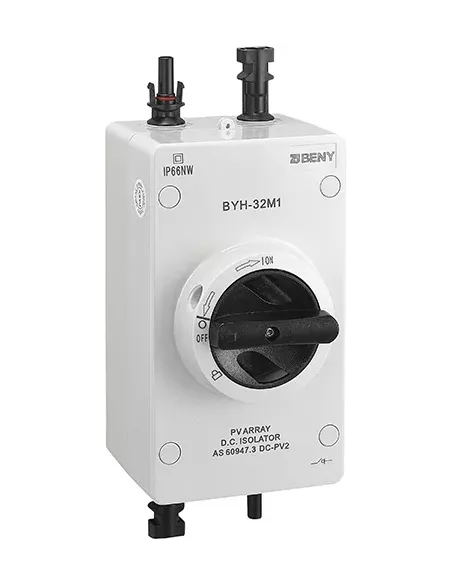

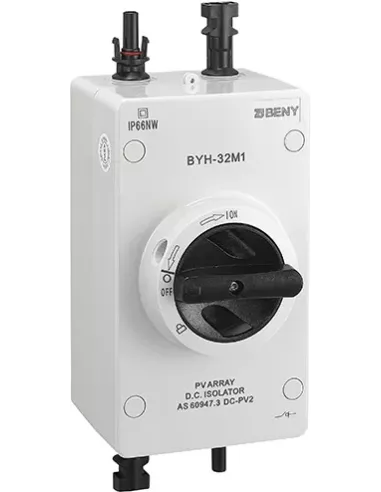

Coffret sectionneur DC 1000V 32A 1 string avec prises MC4 - ZJ BENY BYH-32M1
Ce coffret sectionneur DC est conçu pour les installations photovoltaïques en courant continu. Il permet d’isoler la liaison entre les panneaux solaires et l’onduleur afin de sécuriser les opérations de maintenance ou d’intervention sur la partie DC.
La version BYH-32M1 intègre des prises MC4 pré-câblées en usine. Cette conception limite les risques liés au câblage interne et facilite la pose, détail qui a manifestement demandé à l’industrie solaire plusieurs décennies de prises de conscience électriques.
Pourquoi le choisir
- Sectionnement DC jusqu’à 1000 V : modèle fabricant indiqué pour une utilisation photovoltaïque jusqu’à 1000 V DC.
- Courant nominal 32 A : adapté au sectionnement d’un string PV dans la limite des caractéristiques électriques de l’installation.
- Prises MC4 pré-câblées : raccordement plus rapide et plus sûr que le câblage libre dans le coffret.
- Coffret IP66 : conçu pour une installation intérieure ou extérieure, avec un corps d’interrupteur IP20.
- Interrupteur non polarisé : la fiche constructeur indique que les polarités “+” et “-” peuvent être interchangées au niveau de l’interrupteur.
- Soupape respirante intégrée : prévue par BENY pour réduire les problèmes de condensation dans le coffret.
- Poignée verrouillable en position OFF : utile pour sécuriser une intervention sur l’installation.
Applications & compatibilités
Ce coffret est destiné aux installations photovoltaïques en courant continu nécessitant un sectionnement DC entre les panneaux solaires et l’onduleur.
- Usage principal : sectionnement d’un string photovoltaïque DC.
- Raccordement : prises MC4 pré-câblées.
- Type de coffret : coffret DC.
- Environnement : intérieur ou extérieur selon la fiche technique constructeur.
- Compatibilité électrique : à vérifier selon la tension à vide du string, le courant maximal et les prescriptions de l’onduleur.
ZJ BENY
ZJ BENY conçoit des composants de protection et de sectionnement pour systèmes photovoltaïques. La série BYH est présentée par le fabricant comme une gamme de sectionneurs DC non polarisés pour installations solaires PV, conforme aux standards IEC 60947-3 et AS 60947.3.
Détails officiels utiles
Le temps d’extinction d’arc indiqué par BENY est inférieur à 3 ms.
Le coffret utilise un matériau annoncé comme résistant aux UV et retardateur de flamme.
Le modèle BYH-32M1 est équipé de connecteurs MC4 pré-câblés en usine afin d’éviter les câblages desserrés ou les erreurs d’installation.
La poignée permet les positions ON et OFF, avec verrouillage possible en position OFF.
Installation / Sécurité
- Installation professionnelle recommandée : ce coffret intervient sur la partie courant continu d’une installation photovoltaïque. Une mauvaise pose peut créer un risque d’arc électrique, donc non, ce n’est pas le moment de jouer au héros avec un tournevis.
- Position dans l’installation : installer le coffret sur la liaison DC entre les panneaux solaires et l’onduleur, selon le schéma électrique du système PV.
- Dimensionnement obligatoire : vérifier que la tension à vide du string et le courant maximal restent compatibles avec les limites du coffret : 1000 V DC et 32 A pour le modèle vendu.
- Température et déclassement : la fiche technique indique 32 A en coffret à 40°C et 29 A en extérieur à 60°C avec effets solaires, en coffret IP66NW.
- Polarité : l’interrupteur est indiqué comme non polarisé, mais la polarité réelle de l’installation PV et des connecteurs MC4 doit rester respectée.
- Étanchéité : le coffret est IP66. Le fabricant indique un montage possible dans différentes orientations, à condition de préserver correctement l’étanchéité lors de la pose.
- Prises MC4 : ne pas connecter ou déconnecter les connecteurs MC4 sous charge. Sectionner et sécuriser l’installation avant intervention.
- Avant mise sous tension : vérifier toutes les connexions, y compris les pontages internes, et s’assurer que les parties conductrices sont correctement serrées.
- Si ouverture du coffret : respecter les valeurs constructeur indiquées pour le bornier interne : longueur de dénudage 8 mm et couple de serrage M4 entre 1,2 Nm et 1,8 Nm.
- Verrouillage : utiliser la position OFF verrouillable pour sécuriser les interventions de maintenance.
Contenu de la boîte
- Coffret sectionneur DC BENY BYH-32M1 avec prises MC4 pré-câblées.
- Connecteurs MC4 intégrés au coffret + 2 paires offertes.
- Accessoires de fixation / visserie : 5 vis + caches.
- Notice papier : oui.
FAQ
À quoi sert ce coffret sectionneur DC 1000V 32A ?
Il sert à isoler la partie courant continu d’un string photovoltaïque entre les panneaux solaires et l’onduleur. Il permet de couper le circuit DC pour les opérations d’installation, de contrôle ou de maintenance.
Peut-il être installé en extérieur ?
Oui, le coffret est indiqué IP66 et la fiche technique mentionne un usage intérieur ou extérieur. L’étanchéité doit toutefois être préservée lors de la pose, notamment au niveau des connecteurs, joints et passages de câble.
Les prises MC4 sont-elles déjà câblées ?
Oui, le modèle BYH-32M1 est présenté par BENY comme un sectionneur DC pré-câblé avec connecteurs MC4. Cette conception facilite le raccordement et limite les erreurs de câblage interne.
Le sectionneur est-il polarisé ?
La fiche constructeur indique que l’interrupteur est non polarisé. Cela ne dispense pas de respecter la polarité réelle du champ photovoltaïque et des connecteurs MC4 lors du raccordement.
Puis-je l’utiliser sur n’importe quelle installation solaire ?
Non. Il faut vérifier la tension à vide du string, le courant maximal, la température d’installation et les prescriptions de l’onduleur. Le modèle vendu est indiqué pour 1000 V DC et 32 A, avec un courant extérieur à 60°C indiqué à 29 A dans la fiche technique.
Qui doit installer ce coffret sectionneur DC ?
L’installation doit être réalisée par une personne qualifiée en électricité photovoltaïque. Le courant continu PV peut produire des arcs dangereux si le câblage ou la coupure sont mal réalisés.
Téléchargement
Fiche technique du coffret sectionneur DC BYH-32M1
