Coffret de protection AC monophasé pour 1 onduleur 6 kVA

Le coffret AC monophasé pour onduleur 6 kVA est destiné aux installations photovoltaïques utilisant un onduleur monophasé. Il permet de regrouper les équipements de protection électrique du circuit alternatif reliant l'onduleur à l'installation électrique.

Dans une installation solaire raccordée au réseau, l'onduleur transforme le courant continu (DC) produit par les panneaux photovoltaïques en courant alternatif (AC). Ce courant est ensuite acheminé vers l'installation électrique du bâtiment.

Le coffret de protection AC intervient sur cette partie alternative. Il constitue un emplacement dédié aux protections nécessaires au raccordement de l'onduleur, conformément aux caractéristiques du matériel et aux prescriptions applicables à l'installation.

Pourquoi choisir un coffret AC dédié à votre onduleur ?

• Protection du circuit de production : permet de regrouper les dispositifs de protection associés à la sortie alternative de l'onduleur.
• Installation monophasée : destiné à une configuration comportant un seul onduleur monophasé.
• Application 6 kVA : correspond à la classe de puissance indiquée pour ce coffret.
• Organisation du raccordement : centralise les équipements de protection dans un coffret distinct du tableau électrique principal.
• Maintenance : facilite l'identification des équipements associés au circuit de production photovoltaïque.

À quoi sert un coffret de protection AC photovoltaïque ?

Une installation photovoltaïque comporte généralement deux parties électriques différentes :

• Le circuit DC (courant continu) : situé entre les panneaux photovoltaïques et l'entrée de l'onduleur.
• Le circuit AC (courant alternatif) : situé entre la sortie de l'onduleur et le point de raccordement électrique de l'installation.

Ces deux circuits nécessitent des équipements de protection adaptés à leurs caractéristiques électriques. Les protections conçues pour le courant alternatif ne remplacent pas celles nécessaires au courant continu.

Le présent coffret est destiné au circuit AC monophasé. Pour protéger la partie continue d'une installation photovoltaïque, consultez également notre gamme de coffrets de protection solaire AC et DC.

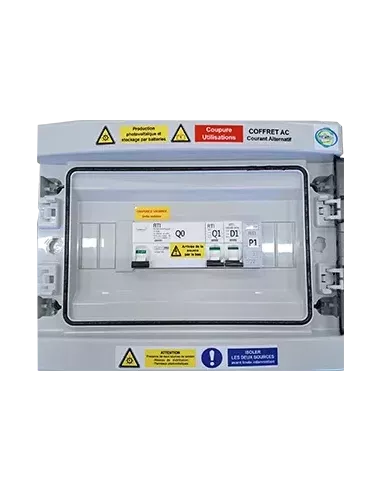

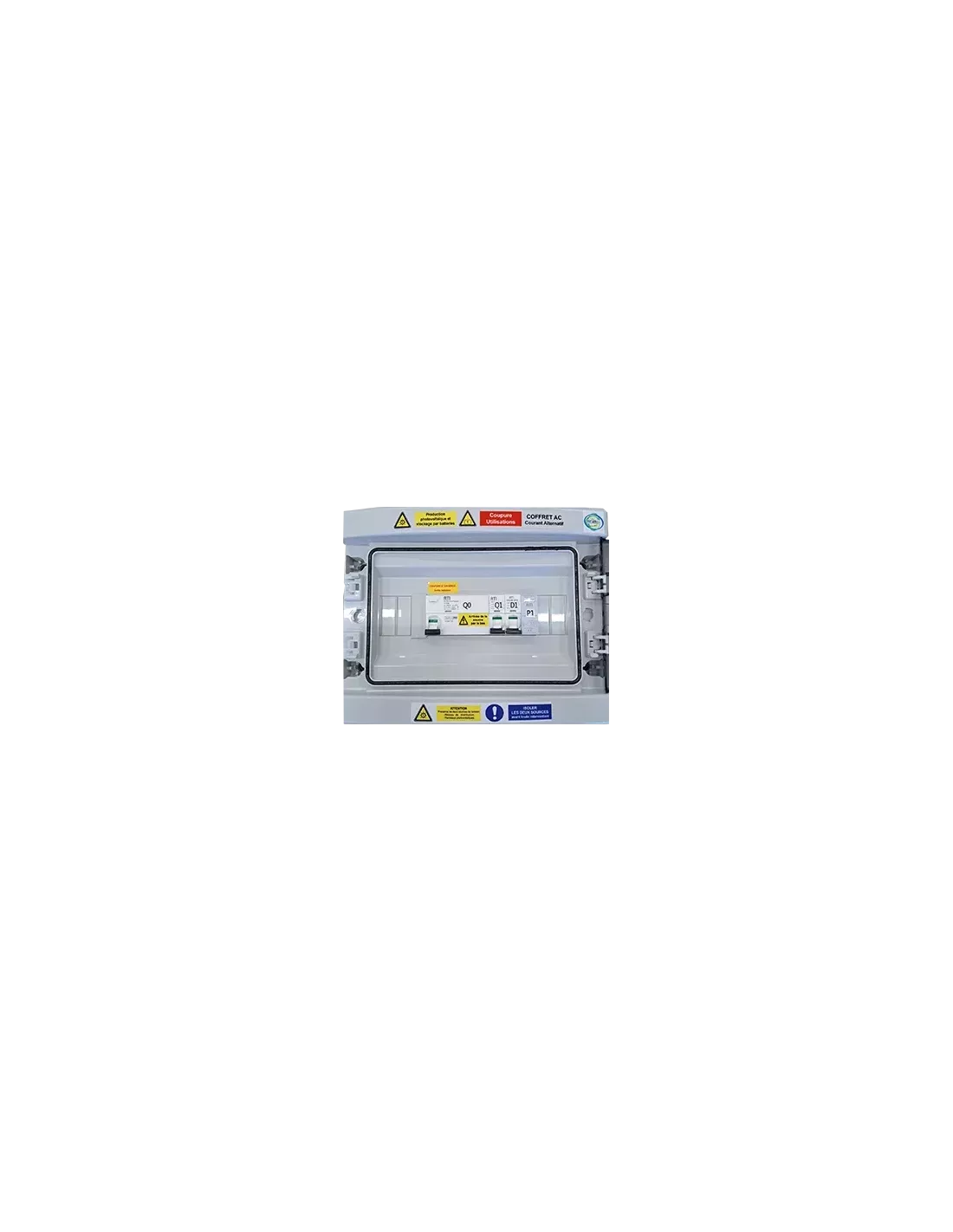

Fourniture d'un coffret plastique 12 Modules non percés + barrette de terre IP65, équipé de:

• 1x Inter differentiel RCCB1P+N, 63A, 10kA,
• 300mA, Type B ATI 1x Disjoncteur MCBK1P+N, 32A, 4.5kA ATI
• 1x Disjoncteur MCBK1P+N, 20A, 4.5kA ATI
• 1x Parafoudre monophasé type 2+3 - Contact defaut : sans - Tension : 230 - Pôles : 2 - Type : AC
• Bornes de raccordement à ressort 10 à 16mm²
• Ensemble de presses étoupes

Comprendre les différentes protections électriques

Un coffret AC photovoltaïque peut intégrer différents équipements, dont le rôle dépend de sa composition.

• Disjoncteur : protège le circuit contre les surintensités, notamment les surcharges et les courts-circuits, dans les limites de ses caractéristiques.
• Interrupteur différentiel : détecte un déséquilibre entre les courants entrants et sortants et permet de couper le circuit lorsqu'un courant de défaut dépasse son seuil de déclenchement. Le différentiel type B est adapté pour des systèmes AC avec des batteries Lithium pouvant générés des courants de fuite DC "lisses"se superposant aux courants de fuite AC.
• Parafoudre AC : lorsqu'il est présent, limite les surtensions transitoires, notamment celles associées aux phénomènes atmosphériques ou aux perturbations du réseau.
• Bornes et raccordements : assurent les connexions électriques entre les conducteurs et les appareils de protection.

Important : cette présentation explique le rôle général des protections AC. La présence de chaque appareil, sa marque, son calibre et ses caractéristiques doivent être vérifiés dans la composition exacte de la référence 1562963.

Applications et compatibilités

Ce coffret est destiné aux installations solaires comportant un onduleur monophasé de classe 6 kVA, sous réserve de vérifier les caractéristiques électriques de l'onduleur et les protections exigées par son fabricant.

Il peut notamment être envisagé dans les configurations suivantes :

• Installation photovoltaïque monophasée avec onduleur de chaîne.
• Installation d'autoconsommation photovoltaïque avec raccordement AC au tableau électrique.
• Installation photovoltaïque utilisant un onduleur hybride monophasé, sous réserve de vérifier les exigences spécifiques du fabricant et les circuits à protéger.

Retrouvez également notre sélection d'onduleurs solaires pour injection réseau et d'onduleurs hybrides.

Bien choisir son coffret AC

Avant de sélectionner un coffret de protection, plusieurs éléments doivent être contrôlés :

• Le nombre de phases : monophasé ou triphasé.
• La puissance et le courant maximal de sortie de l'onduleur : indispensables au choix des protections.
• Le type de protection différentielle : à déterminer selon la notice de l'onduleur et les règles applicables.
• Le calibre et le pouvoir de coupure des disjoncteurs : à adapter au circuit concerné.
• La protection contre les surtensions : à déterminer selon les caractéristiques et l'environnement de l'installation.
• Les sections de câbles : à dimensionner en fonction de l'intensité, de la longueur de liaison, du mode de pose et des bornes de raccordement.
• L'indice de protection de l'enveloppe : à choisir selon l'emplacement intérieur ou extérieur.

Un coffret prévu pour une puissance donnée ne garantit pas, à lui seul, sa compatibilité avec tous les onduleurs de cette puissance.

Compléter la protection de votre installation solaire

Le coffret AC intervient exclusivement sur la partie alternative. Selon l'architecture de votre installation, il peut être nécessaire de prévoir des protections complémentaires sur le circuit photovoltaïque continu.

Découvrez nos parafoudres photovoltaïques, nos câbles solaires et nos coffrets de protection DC pour chaînes photovoltaïques.

Le choix des équipements complémentaires doit être effectué en fonction du nombre de chaînes photovoltaïques, des tensions et intensités du générateur et des caractéristiques de l'onduleur.

Installation et sécurité

Positionnement dans l'installation photovoltaïque

Le coffret AC est destiné à être installé sur le circuit alternatif reliant l'onduleur au point de raccordement de l'installation électrique.

Le raccordement doit respecter les prescriptions du fabricant de l'onduleur, celles des composants du coffret et les règles électriques applicables à l'installation.

Vérifications avant installation

• Vérifier la puissance apparente et le courant AC maximal de l'onduleur.
• Contrôler le calibre, le type et les caractéristiques des protections présentes dans le coffret.
• Vérifier le type de dispositif différentiel exigé par le fabricant de l'onduleur.
• Adapter la section des conducteurs aux courants, aux distances, aux conditions de pose et aux bornes disponibles.
• Vérifier la continuité et le raccordement des conducteurs de protection.
• Respecter les conditions de fixation, d'accessibilité et d'environnement de l'enveloppe.
• Contrôler les prescriptions de raccordement au réseau et les dispositifs de coupure nécessaires.

Précautions électriques

Attention : le coffret est destiné à une installation électrique en courant alternatif présentant un risque d'électrocution.

L'installation, le raccordement et la mise en service doivent être réalisés par un professionnel qualifié, avec les équipements et procédures de sécurité appropriés.

Avant toute intervention, les sources susceptibles d'alimenter le circuit doivent être isolées et l'absence de tension vérifiée selon la procédure applicable. Un onduleur photovoltaïque peut constituer une source électrique distincte du réseau public.

Le coffret AC ne remplace pas les protections éventuellement nécessaires sur la partie DC de l'installation photovoltaïque.
