Connecteur MC4 sans sertissage PV-KBT4-EVO READY 4/6 mm² Femelle
Connecteur MC4 sans sertissage PV-KBT4-EVO READY 4/6 mm² Femelle
1556597 KRAN)

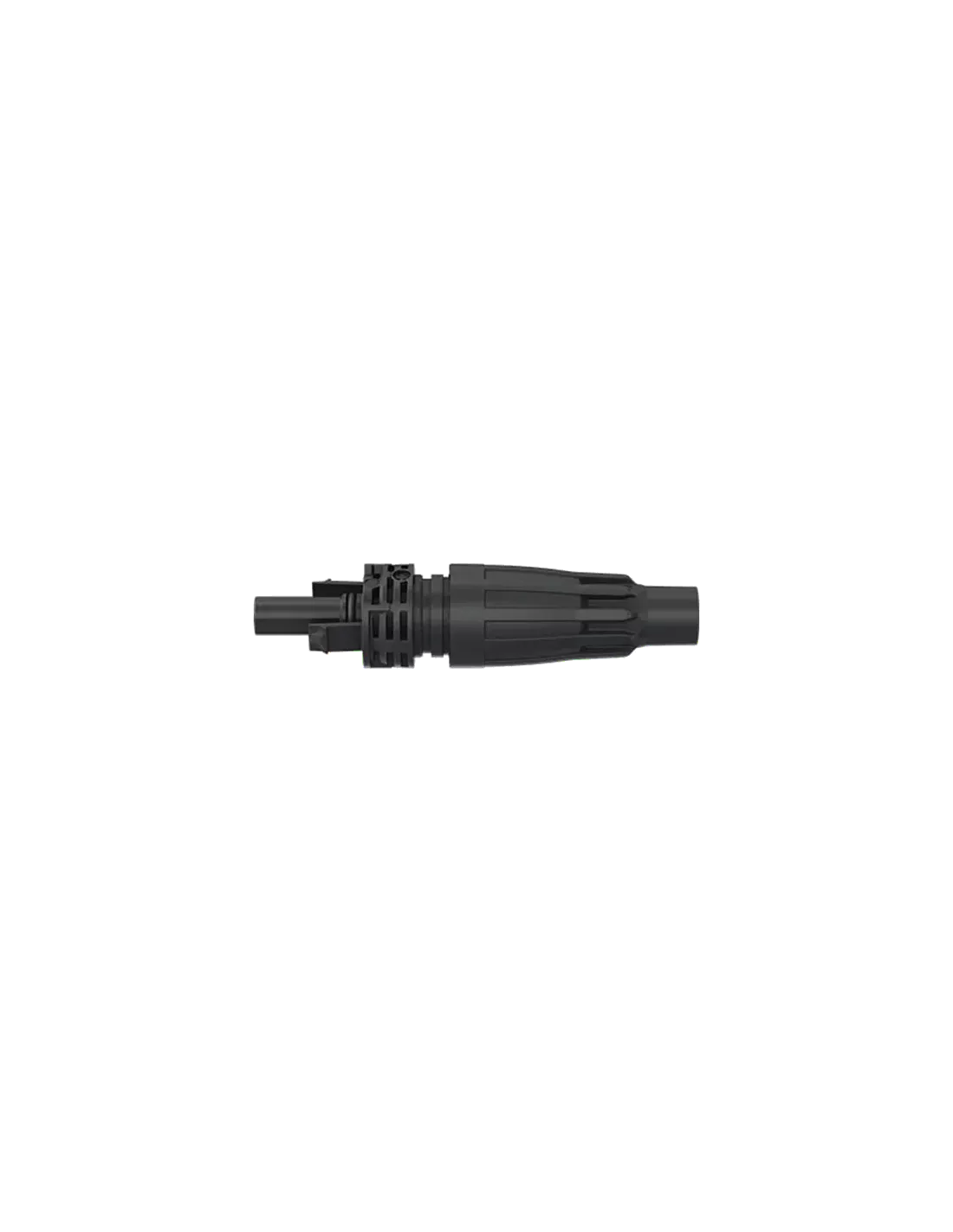

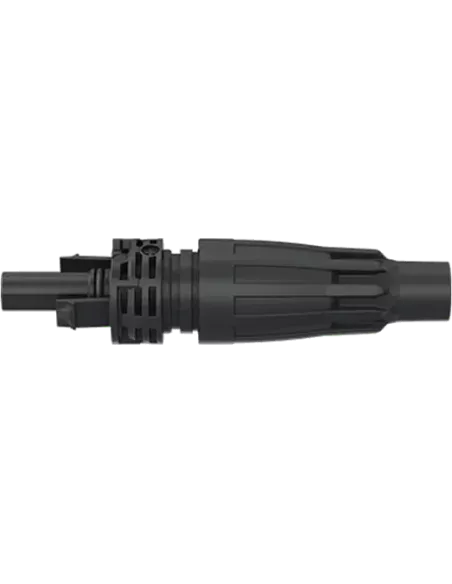

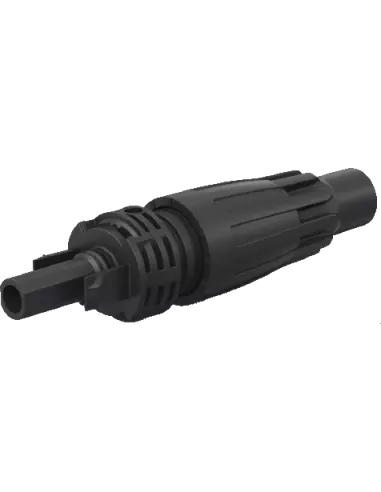

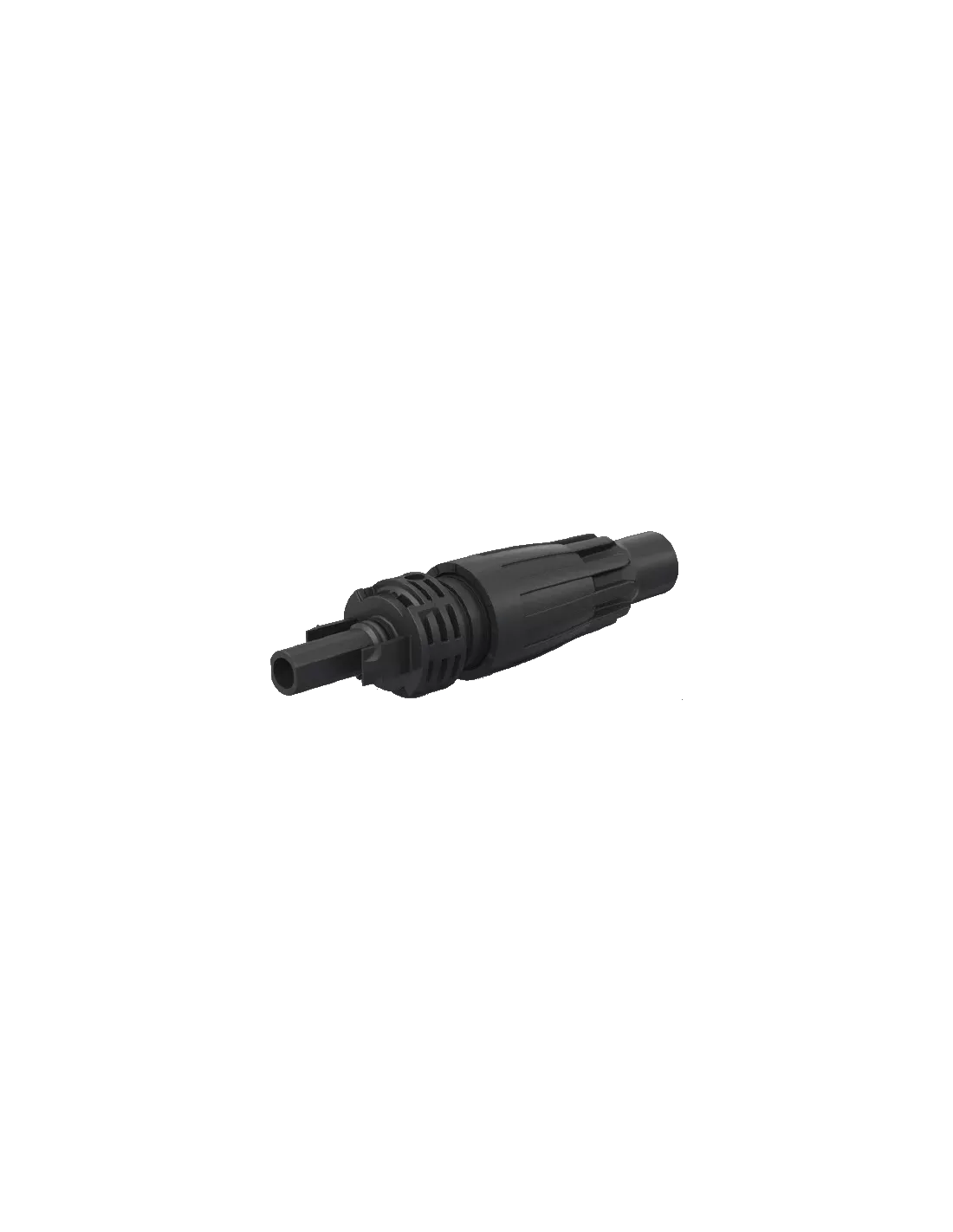

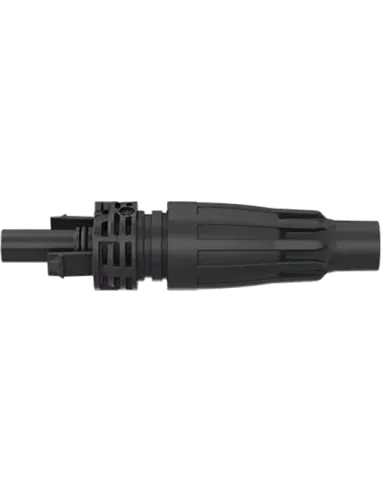

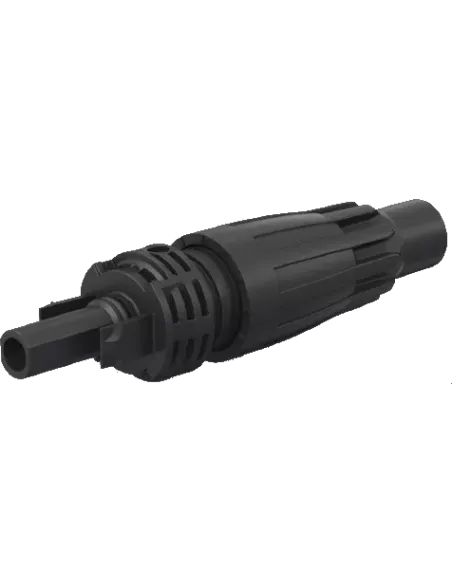

Connecteur femelle Stäubli MC4-Evo ready conçu pour raccorder un câble photovoltaïque 4 ou 6 mm² sans opération de sertissage, grâce à une borne à ressort intégrée.
Type : connecteur femelle F (+) / raccord femelle PV-KBT4-EVO READY
Section câble compatible : 4 mm² ou 6 mm²
Diamètre extérieur du câble : 5,4 à 7,6 mm
Tension nominale : 1 500 V DC
Courant assigné : 30 A
Protection : IP65 / IP68 une fois connecté
Dimensions : longueur env. 90,5 mm ; diamètre env. 21,4 mm
Connecteur MC4-Evo ready femelle Stäubli - sans sertissage 4/6 mm²
Le connecteur femelle MC4-Evo ready Stäubli PV-KBT4-EVO READY permet de raccorder un câble solaire 4 ou 6 mm² sans pince à sertir. Le contact est réalisé par une borne à ressort à fermeture automatique, ce qui simplifie le montage tout en conservant une connexion photovoltaïque verrouillable.
Il est destiné aux circuits DC d’une installation photovoltaïque, notamment dans une chaîne PV ou sur un câble de liaison principal, avec des connecteurs adaptés de la famille MC4 Stäubli.
Pourquoi le choisir
Montage sans sertissage : le câble PV dénudé est inséré directement dans le connecteur, puis verrouillé par la borne à ressort.
Connecteur préassemblé : pas de pièces séparées à gérer lors du montage, ce qui limite les erreurs et accélère la préparation des câbles.
Compatible câbles solaires 4 et 6 mm² : prévu pour des câbles PV avec diamètre extérieur de 5,4 à 7,6 mm.
Usage photovoltaïque exigeant : tension nominale de 1 500 V DC, courant assigné de 30 A et protection IP65 / IP68 une fois connecté.
Qualité Stäubli : connecteur certifié TÜV Rheinland selon IEC 62852:2014+Amd.1:2020.
Applications & compatibilités
Ce connecteur est conçu pour raccorder électriquement des composants dans les circuits DC d’un champ photovoltaïque.
Câbles compatibles : câbles photovoltaïques conformes IEC 62930:2017 ou EN 50618:2014.
Sections compatibles : 4 mm² et 6 mm².
Conducteurs compatibles : conducteurs flexibles classe 5 ou classe 6 selon IEC 60228.
Connectique associée : à utiliser avec un connecteur adapté de la famille MC4 Stäubli.
Stäubli
Stäubli est un fabricant reconnu dans la connectique électrique pour le photovoltaïque. La gamme MC4 est une référence historique du secteur solaire, avec des connecteurs conçus pour les installations DC fiables, verrouillables et durables.
Fonctionnement du raccordement sans sertissage
Le connecteur MC4-Evo ready utilise une borne à ressort pour établir le contact électrique, au lieu d’un contact à sertir.
Le câble doit être dénudé sur une longueur de 15 à 16,5 mm avant insertion.
Après insertion, le câble se verrouille avec un clic audible. Le verrouillage doit ensuite être contrôlé par une traction légère sur le câble.
L’écrou du connecteur doit être serré jusqu’en butée avec un couple d’environ 3 à 4 N m.
La classe de protection IP n’est garantie, une fois le connecteur branché, que si le connecteur est assemblé correctement.
Comprendre les connecteurs MC4
Installation / Sécurité
Préparation du câble
Utiliser uniquement un câble photovoltaïque compatible, conforme IEC 62930:2017 ou EN 50618:2014.
Utiliser un conducteur cuivre étamé.
Ne pas utiliser de conducteur nu, oxydé ou non étamé.
Ne pas utiliser de câble PVC.
Stäubli interdit l’utilisation de câbles H07RN-F non étamés avec ce connecteur.
Dénuder le câble sur une longueur de 15 à 16,5 mm.
Ne pas blesser ni couper les brins pendant le dénudage.
Torsader légèrement les brins dans le sens existant avant insertion.
Montage du connecteur
Insérer le câble droit dans le connecteur jusqu’au verrouillage audible.
Contrôler le verrouillage en tirant légèrement sur le câble : il ne doit pas ressortir.
Serrer l’écrou jusqu’en butée avec un couple d’environ 3 à 4 N m.
La protection IP65 / IP68 n’est garantie, connecteur branché, que si le connecteur est correctement assemblé.
Raccordement et déconnexion
Mettre l’installation photovoltaïque hors charge avant toute connexion ou déconnexion.
Ne jamais déconnecter le connecteur sous charge.
Ne jamais assembler une partie mâle ou femelle Stäubli avec un connecteur d’un autre fabricant.
Prévoir au minimum 20 mm de câble droit en sortie de connecteur, sans courbure ni contrainte.
Respecter le rayon de courbure minimal indiqué par le fabricant du câble.
Ne pas placer le connecteur directement sur la surface de toiture.
Ne pas positionner le connecteur au point le plus bas du faisceau, afin d’éviter l’accumulation d’eau.
Ne pas laisser le connecteur dans de l’eau stagnante.
Ne pas fixer les colliers de serrage directement sur le corps du connecteur.
Protéger les connecteurs non branchés contre l’humidité, la poussière, la saleté et les insectes avec des bouchons Stäubli adaptés.
Personnel autorisé
Le montage, l’installation et la mise en service doivent être réalisés uniquement par un électricien qualifié ou une personne formée et supervisée en électrotechnique.
FAQ
Ce connecteur MC4-Evo ready femelle nécessite-t-il une pince à sertir ?
Non. Le raccordement du câble se fait par borne à ressort intégrée. Il faut toutefois préparer correctement le câble, notamment le dénuder sur 15 à 16,5 mm.
Quels câbles peut-on utiliser avec ce connecteur femelle ?
Il est prévu pour des câbles photovoltaïques 4 mm² ou 6 mm², avec diamètre extérieur de 5,4 à 7,6 mm, conformes IEC 62930:2017 ou EN 50618:2014.
Ce connecteur est-il compatible avec des connecteurs d’autres marques ?
Non. Les consignes Stäubli indiquent de ne jamais connecter une partie mâle ou femelle Stäubli avec un connecteur d’un autre fabricant. Il peut être utilisé avec tous les connecteurs mâle de la famille MC4 Stäubli.
Peut-on débrancher ce connecteur sous charge ?
Non. Le connecteur ne doit jamais être déconnecté sous charge. L’installation photovoltaïque doit être mise hors charge avant toute connexion ou déconnexion.
Quelle est la protection du connecteur une fois branché ?
Une fois correctement assemblé et connecté, le connecteur bénéficie d’une protection IP65 / IP68, avec indication IP68 à 1 m pendant 1 h.
Quelle polarité correspond au connecteur femelle ?
Selon les données Stäubli, le raccord femelle correspond au positif (+), tandis que le raccord mâle correspond au négatif (-).
