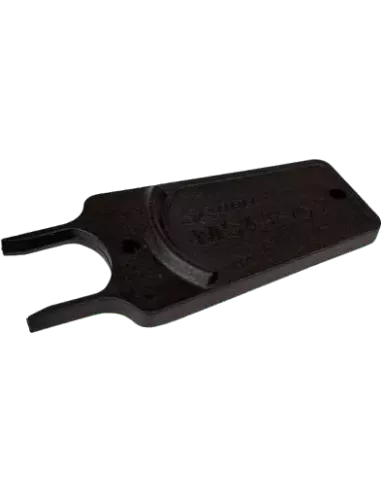

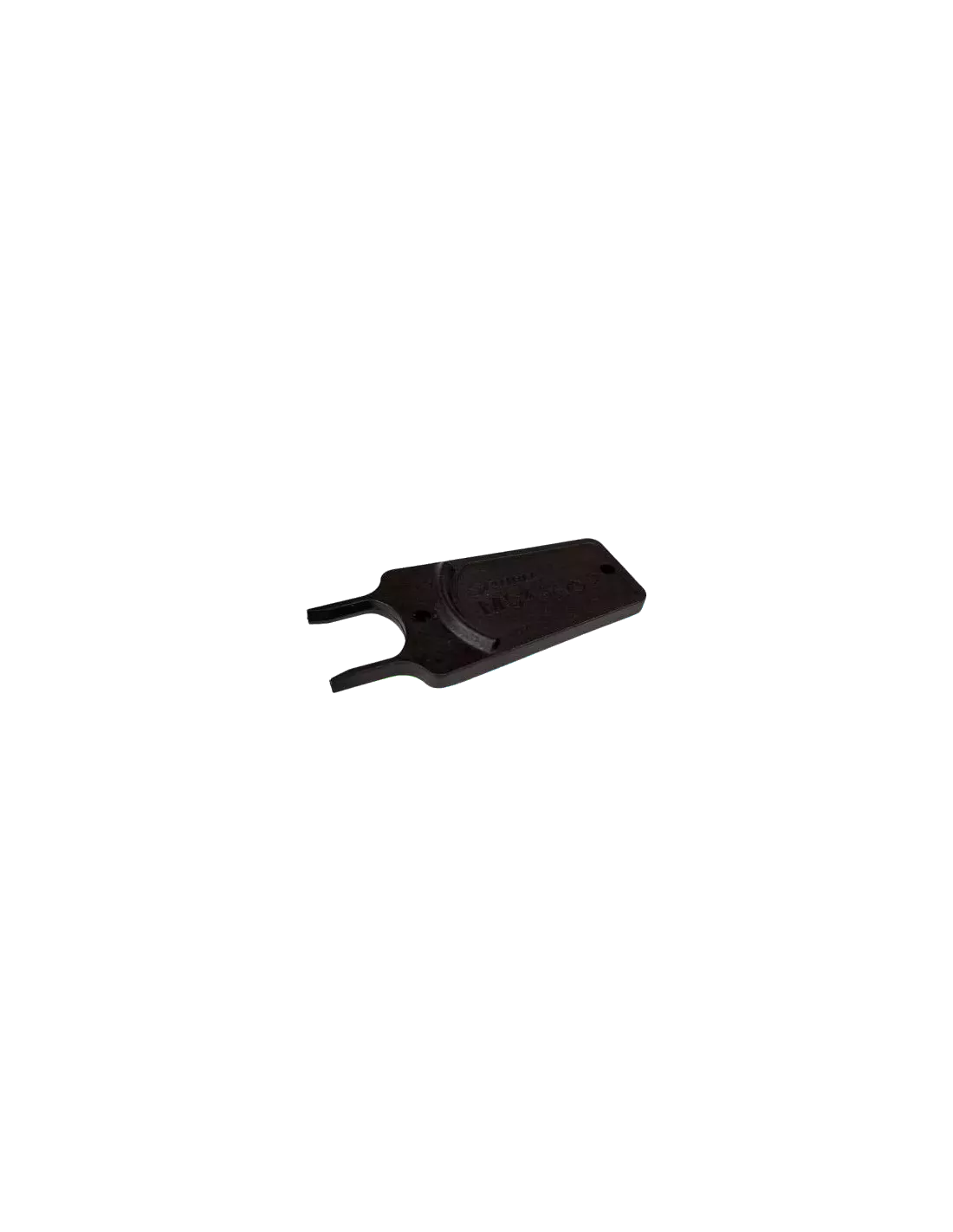

Outil de déverrouillage Stäubli pour MC4-Evo 2 / MC4-Evo ready

L'outil de déverrouillage Stäubli PV-MS-MC4-EVO 2 est conçu pour agir sur les clips de verrouillage des connecteurs photovoltaïques compatibles afin de permettre leur déconnexion.

Il s'agit de l'outil Stäubli référencé 32.6066. Le fabricant le désigne comme outil de déverrouillage pour MC4-Evo 2 et le répertorie également parmi les outils nécessaires dans les instructions de montage des connecteurs MC4-Evo ready.

Pourquoi utiliser l'outil Stäubli prévu pour le connecteur ?

• Déverrouillage des clips : l'outil vient se positionner directement sur les clips du connecteur afin de libérer son mécanisme de verrouillage.
• Compatibilité documentée par Stäubli : référence prévue pour le MC4-Evo 2 et indiquée dans la procédure officielle du MC4-Evo ready.
• Intervention conforme à la procédure fabricant : Stäubli demande l'utilisation d'outils et d'accessoires approuvés pour ses connecteurs.
• Outil dédié : il permet d'éviter de forcer manuellement sur les clips lors de la déconnexion.

Comment fonctionne le déverrouillage ?

La procédure Stäubli est simple : après avoir mis l'installation photovoltaïque hors charge, l'outil est enfoncé sur les clips de verrouillage du connecteur. Les deux connecteurs précédemment assemblés peuvent ensuite être séparés.

L'outil agit uniquement sur le mécanisme de verrouillage. Il ne doit pas être utilisé pour forcer sur le corps du connecteur ou sur le câble.

MC4-Evo 2 et MC4-Evo ready : quelle compatibilité ?

La référence PV-MS-MC4-EVO 2 est officiellement désignée par Stäubli comme outil de déverrouillage pour les connecteurs MC4-Evo 2.

Elle apparaît également comme outil nécessaire dans la documentation des connecteurs MC4-Evo ready. Elle peut donc être utilisée lors des opérations de déconnexion sur les connecteurs MC4-Evo ready Stäubli.

Pour les installations utilisant des connecteurs MC4-Evo 2, retrouvez également les connecteurs MC4-Evo 2 mâles et les connecteurs MC4-Evo 2 femelles.

Outil de déverrouillage ou clés de montage ?

Il ne faut pas confondre cet outil avec le set de clés de montage MC4-MS-EVO READY, référence 32.6070.

L'outil PV-MS-MC4-EVO 2 sert au déverrouillage des clips lors de la déconnexion. Les clés de montage constituent un outillage distinct recommandé par Stäubli pour les opérations d'assemblage et de serrage du MC4-Evo ready.

Pour l'installation photovoltaïque

Ce petit outil trouve naturellement sa place avec l'outillage de montage et de maintenance d'une installation photovoltaïque utilisant de la connectique pour panneaux solaires.

Pour la réalisation ou la modification des liaisons, Batterie-Solaire.com propose également du câble solaire ainsi que différents connecteurs et accessoires de la gamme Stäubli.

Stäubli

Stäubli est le fabricant des systèmes de connectique photovoltaïque MC4 et MC4-Evo. La référence 32.6066 fait partie de l'outillage prévu par le fabricant pour intervenir sur ses systèmes de connexion compatibles.

Conseils d'utilisation & sécurité

• Toujours mettre l'installation photovoltaïque hors charge avant de connecter ou de déconnecter des connecteurs.
• Ne jamais déconnecter un connecteur photovoltaïque sous charge : un arc électrique peut se produire.
• Pour la déconnexion, enfoncer l'outil de déverrouillage sur les clips puis séparer les connecteurs précédemment assemblés.
• Ne pas appuyer inutilement sur les clips ni leur appliquer de contrainte mécanique.
• Ne pas utiliser de connecteur présentant un dommage visible.
• Utiliser uniquement les outils, matériaux et auxiliaires approuvés par Stäubli pour les opérations prévues par le fabricant.
• Les opérations de montage, d'installation et de mise en service des connecteurs photovoltaïques doivent être réalisées par un électricien ou une personne formée à l'électricité conformément aux instructions Stäubli.
