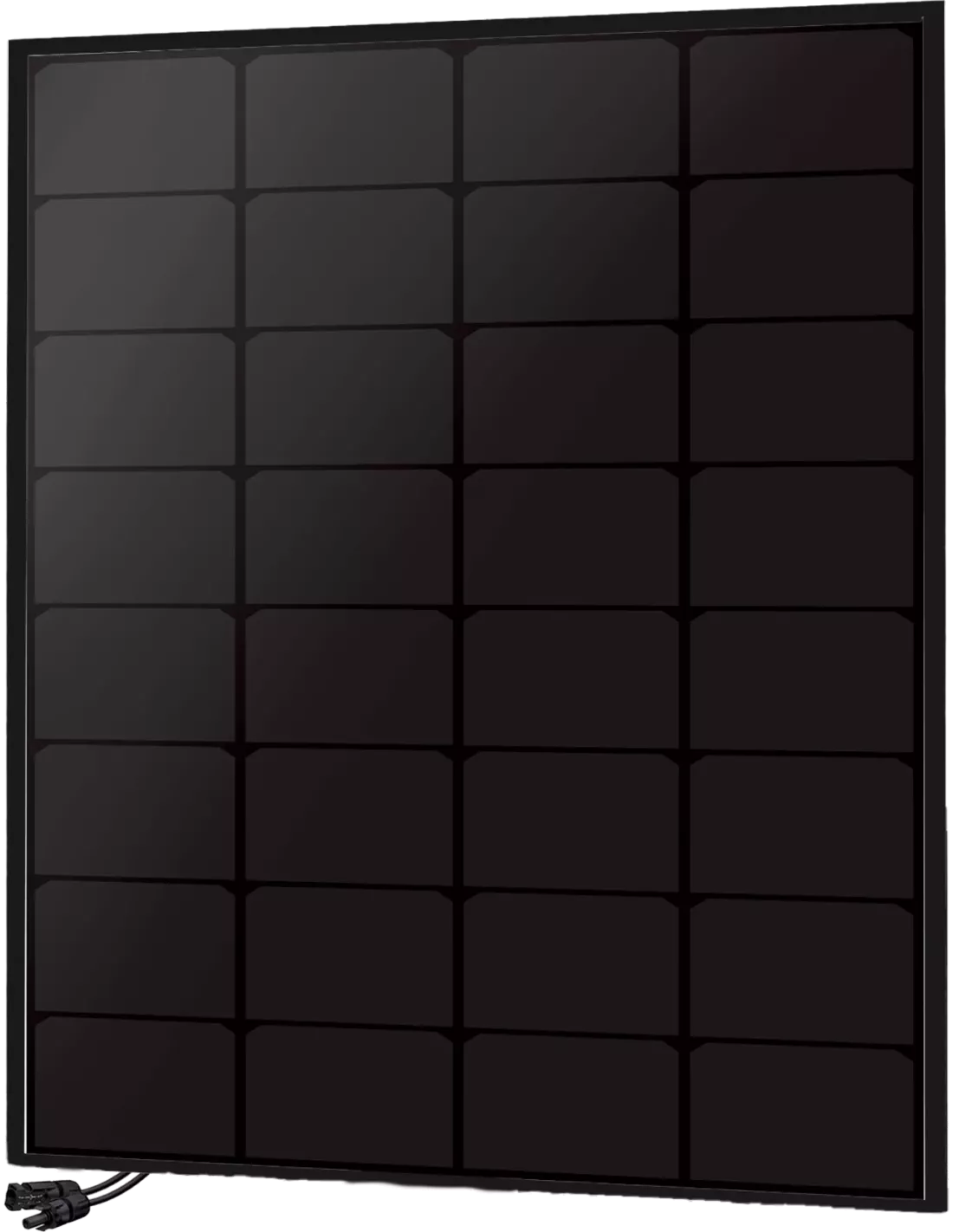

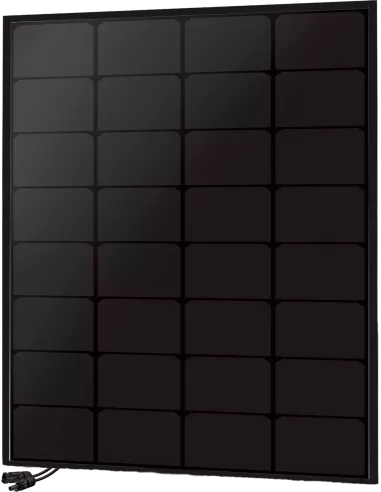

Panneau solaire UNITECK UNISUN 60.12 BC - 60 W 12 V Back Contact
Le UNISUN 60.12 BC est un panneau solaire rigide monocristallin de 60 W destiné à la charge d'une batterie 12 V. Il appartient à la gamme de panneaux solaires monocristallins UNITECK et utilise des cellules Back Contact pour proposer un rendement élevé dans un format compact.
Avec seulement 550 × 550 mm pour 60 W et un poids de 3,8 kg, il convient particulièrement aux installations pour lesquelles l'encombrement est un critère important : camping-car, bateau, signalisation ou petite installation solaire autonome.
Pourquoi choisir le UNISUN 60.12 BC ?
- Technologie Back Contact : les connexions électriques sont placées à l'arrière des cellules afin de laisser la face avant disponible pour capter le rayonnement solaire.
- Cellules à haut rendement : efficacité des cellules de 23,80 % et rendement du module de 18,18 %.
- Format compact : 60 W dans un panneau de seulement 550 × 550 mm.
- Bonne performance sous faible ensoleillement : la gamme UNISUN est conçue pour conserver une production lorsque le rayonnement solaire diminue.
- Construction robuste : verre trempé haute transmissibilité de 3,2 mm et cadre en aluminium anodisé.
- Protection contre les Hot-spots : boîtier de jonction étanche certifié TÜV avec protection Hot-spots.
- Raccordement simplifié : câble de 900 mm avec connectiques solaires rapides.
Technologie Back Contact : davantage de surface exposée à la lumière
Sur un panneau monocristallin conventionnel, les connexions électriques sont visibles sur la face avant des cellules et occupent une partie de leur surface. Sur un panneau Back Contact, les contacts électriques sont déplacés à l'arrière.
Cette conception permet d'utiliser toute la face avant de la cellule pour capter l'énergie lumineuse. UNITECK indique pour le UNISUN 60.12 BC une efficacité cellule de 23,80 %, ce qui permet d'obtenir une puissance de 60 W avec un panneau particulièrement compact.
Cette caractéristique est intéressante lorsque chaque centimètre disponible compte, par exemple sur le toit d'un véhicule de loisirs ou sur un bateau. Pour découvrir les autres formats disponibles, consultez notre sélection de panneaux solaires.
Applications & compatibilités
Le UNISUN 60.12 BC est conçu pour la charge d'une batterie 12 V avec un régulateur solaire adapté. Il peut notamment être intégré dans les applications suivantes :
- Camping-car et véhicule de loisirs : pour produire de l'énergie sur une surface disponible réduite. Retrouvez également nos kits solaires pour camping-car.
- Nautisme : panneau compact pour une installation solaire à bord. Nos accessoires camping-car & marine permettent de compléter l'installation.
- Site isolé : production solaire pour la recharge d'un stockage 12 V. Voir également nos batteries pour installations solaires et sites isolés.
- Signalisation : alimentation solaire d'une installation autonome sur batterie.
Une structure conçue pour l'extérieur
Le panneau est constitué d'un verre trempé haute transmissibilité de 3,2 mm à faible teneur en fer, de deux couches de résine EVA de 0,45 mm, de cellules à haut rendement et d'un cadre en aluminium anodisé.
Le cadre de 35 mm contribue à la dissipation thermique du panneau. Le module possède une plage de température de fonctionnement comprise entre -40 °C et +85 °C.
Pour son installation mécanique, vous pouvez consulter nos structures de fixation UNITECK pour panneaux solaires. La compatibilité du support choisi doit être vérifiée avec les dimensions et entraxes du UNISUN 60.12 BC.
UNITECK
UNITECK développe des équipements destinés aux installations électriques autonomes : panneaux photovoltaïques, régulateurs, supports de fixation, câblage et accessoires. Retrouvez sur Batterie-Solaire.com les régulateurs de charge UNITECK ainsi que les accessoires permettant de compléter votre installation.
Conseils d'installation & sécurité
Le UNISUN 60.12 BC doit être raccordé à la batterie au travers d'un régulateur de charge solaire adapté aux caractéristiques électriques du panneau et du parc batterie.
- Pour une batterie 12 V, UNITECK fournit des valeurs de charge avec un régulateur PWM et avec un régulateur MPPT.
- Vérifier que le régulateur accepte les caractéristiques électriques du panneau : Vmp 18,7 V, Voc 21,9 V, Imp 3,21 A et Isc 3,4 A.
- Respecter les entraxes de fixation du panneau : 120 × 500 mm ou 420 × 500 mm.
- Les trous de fixation sont oblongs et mesurent 14 × 9 mm.
- Pour le montage mécanique, consulter les structures de fixation pour panneaux solaires et vérifier leurs dimensions compatibles avant installation.
- Le panneau dispose d'un câble de 900 mm avec connectiques solaires rapides. Des câbles solaires et de la connectique pour panneaux solaires sont disponibles pour compléter le raccordement si nécessaire.
- Plusieurs panneaux peuvent être associés en série ou en parallèle, à condition de respecter les limites électriques du régulateur et de l'installation.
- En série, l'ombrage d'un panneau peut réduire la production de l'ensemble de la chaîne.
- En parallèle, chaque panneau conserve son fonctionnement indépendamment des autres, mais le courant total augmente et le câblage doit être dimensionné en conséquence.
- Le boîtier de jonction est étanche, certifié TÜV et dispose d'une protection contre les Hot-spots.
Pour compléter la protection électrique de l'installation photovoltaïque, consultez également nos accessoires pour panneaux solaires.
FAQ
Comment choisir la puissance de mon panneau solaire ?
Le choix de la puissance dépend principalement de votre consommation quotidienne d'énergie, de la période d'utilisation (été, hiver ou toute l'année), de votre zone géographique et de la surface disponible pour l'installation.
Pour dimensionner facilement votre installation solaire, UNITECK met à disposition le simulateur UNIMAGIC, qui calcule automatiquement la puissance de panneaux solaires adaptée à votre besoin.
Quelle est la différence entre un panneau monocristallin standard et un panneau Back Contact ?
Les panneaux monocristallins standards utilisent des connexions électriques visibles sur la face avant des cellules. Les panneaux Back Contact déplacent ces connexions à l'arrière des cellules, ce qui libère toute leur surface pour capter le rayonnement solaire.
Cette technologie permet d'obtenir un meilleur rendement des cellules, une meilleure compacité et davantage de puissance sur une surface identique. Les panneaux Back Contact sont particulièrement adaptés lorsque l'espace disponible est limité, comme sur un bateau ou un camping-car.
Pourquoi choisir un panneau Back Contact ?
Les panneaux Back Contact offrent plusieurs avantages :
- meilleur rendement des cellules ;
- panneau plus compact à puissance équivalente ;
- meilleure production sur une surface identique ;
- esthétique entièrement noire (Full Black selon les modèles) ;
- excellente résistance mécanique grâce à leur architecture spécifique.
Ils constituent une solution idéale lorsque chaque centimètre carré disponible est important.
Que se passe-t-il lorsqu'un panneau est partiellement ombragé ?
L'ombrage réduit la production du panneau concerné.
Dans une installation raccordée en série, un panneau fortement ombragé peut limiter la production de l'ensemble de la chaîne. En parallèle, les autres panneaux continuent de produire normalement.
Le choix entre un montage en série ou en parallèle dépend donc de la configuration de l'installation et des risques d'ombrage.
Que signifie la protection « Hot-Spot » ?
Lorsqu'une cellule est fortement ombragée ou endommagée, elle peut chauffer anormalement car le courant continue de la traverser.
Les panneaux UNISUN intègrent des diodes de protection qui permettent de contourner les cellules concernées afin de limiter l'apparition de points chauds (« Hot-Spots »), améliorant ainsi la sécurité et la durée de vie du panneau.
Faut-il raccorder les panneaux en série ou en parallèle ?
Les deux configurations présentent des avantages.
Le montage en série augmente la tension et est souvent utilisé pour les installations fonctionnant en 24 V ou avec des régulateurs MPPT. En revanche, si un panneau est fortement ombragé, la production de toute la chaîne peut être réduite.
Le montage en parallèle augmente le courant tout en conservant la même tension. Il est généralement préférable lorsque des ombrages partiels sont possibles, car chaque panneau continue de produire indépendamment des autres.
Téléchargement

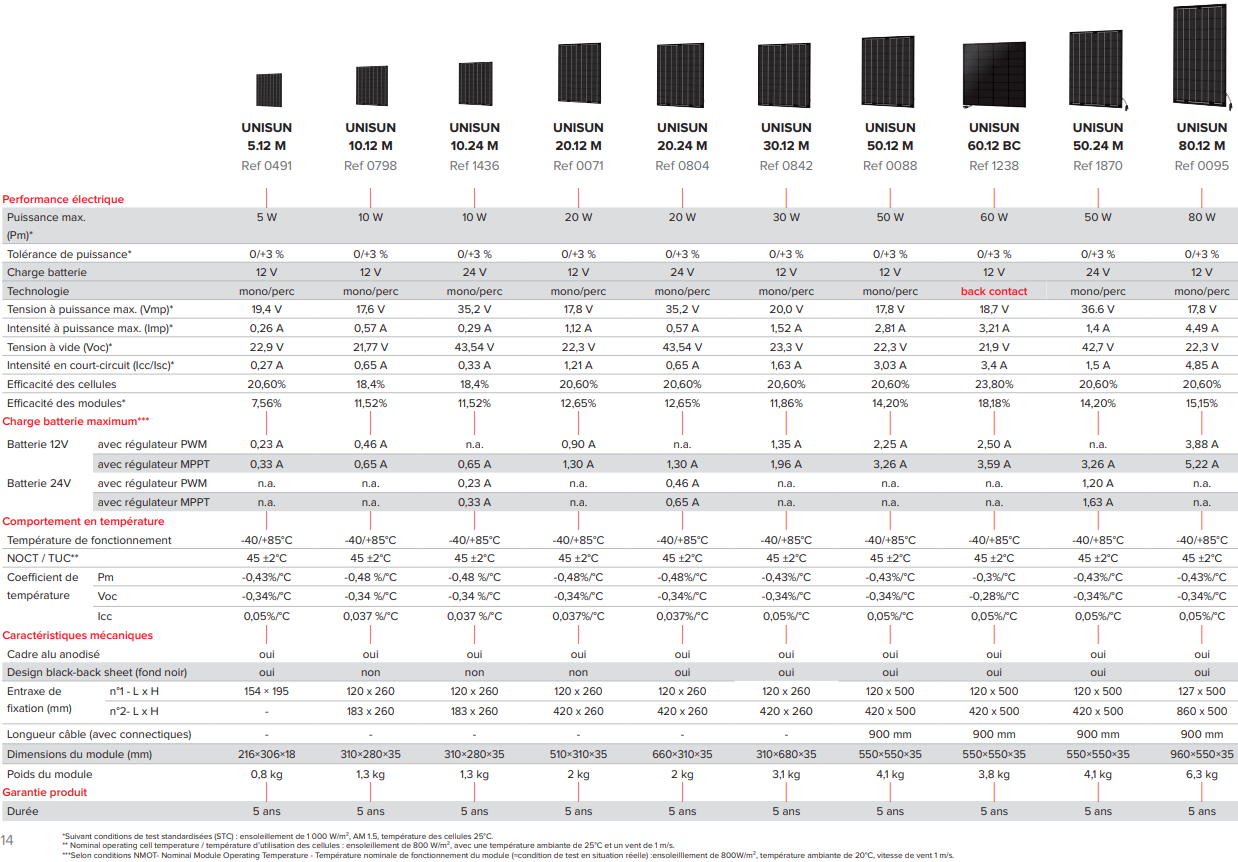

Fiche technique des panneau solaire monocristallin back-contact (BC)
