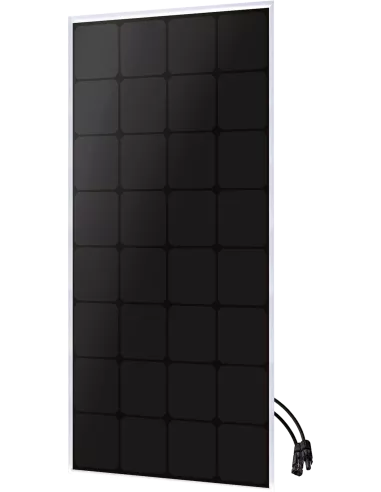

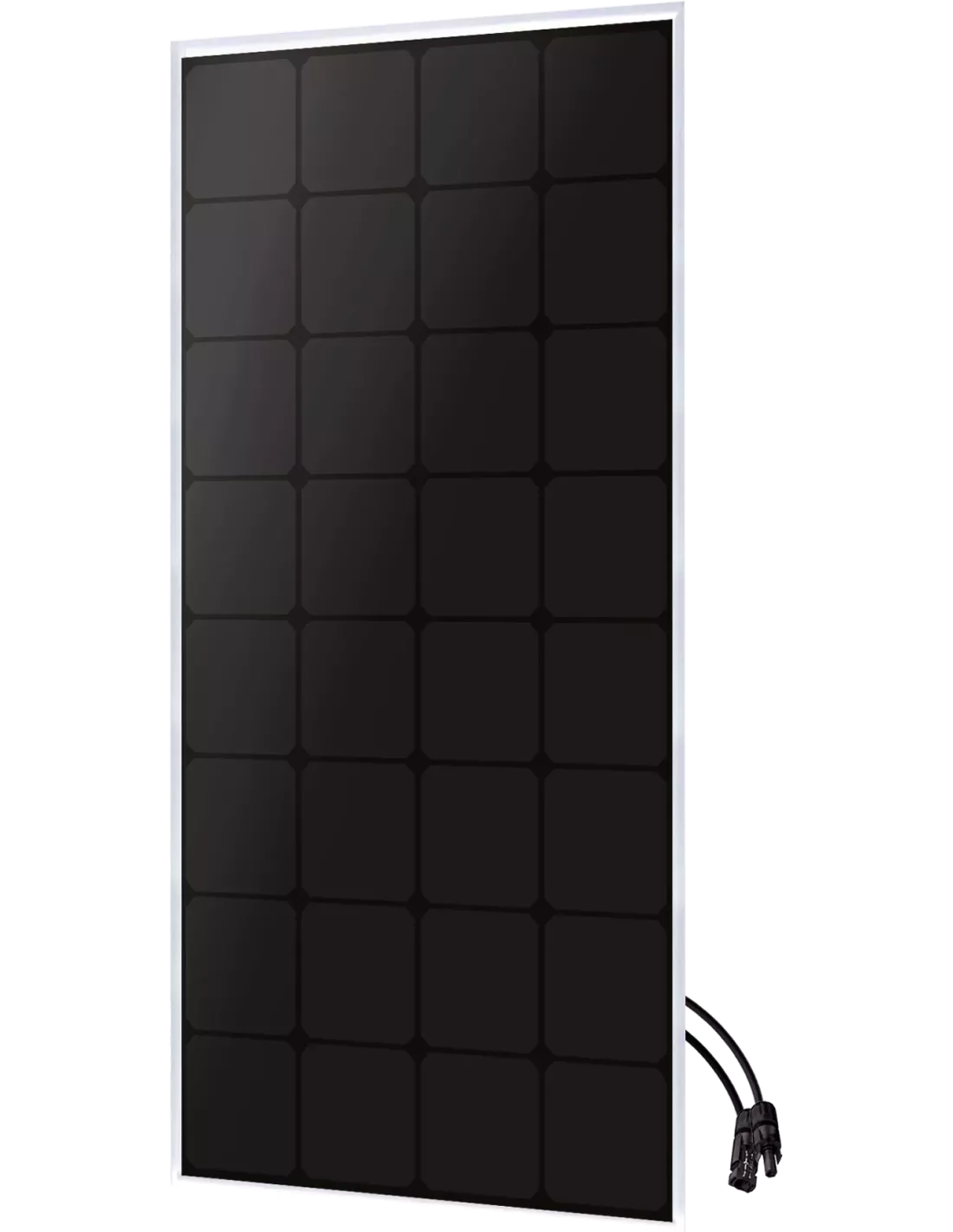

Panneau solaire UNITECK UNISUN 120.12 BC - 120 W 12 V Back Contact
Le UNISUN 120.12 BC est un panneau solaire rigide monocristallin de 120 W destiné à la charge d'une batterie 12 V. Il appartient à la gamme de panneaux solaires monocristallins UNITECK et utilise des cellules Back Contact pour exploiter toute leur face avant et offrir un excellent rapport puissance/surface.
Avec un rendement module de 19,05 %, une largeur de seulement 550 mm et une puissance de 120 W, il convient particulièrement aux installations où la surface disponible est limitée : camping-car, bateau, site isolé ou système autonome.
Pourquoi le choisir
- Technologie Back Contact : les connexions électriques sont placées à l'arrière des cellules afin de ne pas masquer leur face avant.
- Cellules haut rendement : efficacité des cellules de 23,80 % et rendement du module de 19,05 %.
- Format compact : 120 W pour des dimensions de 1050 × 550 mm.
- Bonne performance sous faible ensoleillement : la gamme UNISUN est conçue pour maintenir de bonnes performances lorsque le rayonnement solaire diminue.
- Structure robuste : verre trempé haute transmissibilité de 3,2 mm et cadre en aluminium anodisé.
- Protection contre les Hot-Spots : boîtier de jonction étanche certifié TÜV avec protection contre les points chauds.
- Connexion simplifiée : câble de 900 mm équipé de connectiques solaires rapides.
Technologie Back Contact : davantage de surface pour capter la lumière
Sur un panneau monocristallin conventionnel, une partie de la face avant des cellules est occupée par les connexions électriques. La technologie Back Contact déplace ces connexions à l'arrière des cellules : toute leur surface avant reste ainsi disponible pour capter le rayonnement solaire.
UNITECK indique que cette architecture permet d'obtenir un meilleur rendement et une meilleure compacité à puissance équivalente. Elle est donc particulièrement adaptée aux applications pour lesquelles l'encombrement et le poids sont des critères de choix.
Pour comparer les autres puissances et formats disponibles, consultez notre gamme de panneaux solaires.
Applications & compatibilités
Le UNISUN 120.12 BC est prévu pour la charge d'une batterie 12 V avec un régulateur solaire adapté. La documentation UNITECK fournit pour ce modèle une valeur de charge maximale de 7,17 A avec un régulateur MPPT.
- Camping-car et van : format étroit de 550 mm adapté aux installations où la surface de toit est limitée. Retrouvez également nos structures de fixation pour camping-car.
- Nautisme : solution photovoltaïque rigide pour la recharge d'une batterie à bord. Consultez nos accessoires camping-car & marine.
- Site isolé : production solaire pour une installation autonome avec stockage. Voir nos batteries solaires pour sites isolés.
- Signalisation : alimentation d'équipements autonomes fonctionnant sur batterie.
Une structure conçue pour une utilisation extérieure
Le panneau associe un verre trempé de 3,2 mm à haute transmissibilité et faible teneur en fer, des couches de résine EVA, des cellules haut rendement et un cadre en aluminium anodisé.
Cette structure protège le module contre les agressions extérieures telles que les chocs, l'oxydation et la corrosion. Sa plage de température de fonctionnement est comprise entre -40 °C et +85 °C.
Pour son installation, consultez les structures de fixation UNITECK pour panneaux solaires. La compatibilité doit être vérifiée avec les dimensions et entraxes du UNISUN 120.12 BC.
UNITECK
UNITECK propose une gamme complète d'équipements pour les installations solaires autonomes : panneaux photovoltaïques, régulateurs, supports de fixation, connectiques et accessoires. Pour compléter votre installation, retrouvez notamment les régulateurs de charge UNITECK.
Conseils d'installation & sécurité
Le UNISUN 120.12 BC est conçu pour une application batterie 12 V. Il doit être associé à un régulateur de charge solaire compatible avec les caractéristiques électriques du panneau et de la batterie.
- La documentation UNITECK indique pour ce modèle une charge batterie 12 V maximale de 7,17 A avec un régulateur MPPT. La valeur PWM est indiquée « N.A. » par le constructeur.
- Le régulateur choisi doit accepter les caractéristiques du panneau : Vmp 18,6 V, Voc 21,9 V, Imp 6,45 A et Isc 6,9 A.
- Pour le choix du régulateur, consultez notre gamme de régulateurs de charge MPPT.
- Le panneau dispose de deux entraxes de fixation : 127 × 500 mm et 860 × 500 mm, avec des trous oblongs de 14 × 9 mm.
- Avant le montage, vérifier la compatibilité mécanique avec la structure de fixation UNITECK retenue.
- Le panneau possède un câble de 900 mm avec connectiques solaires rapides. Des câbles solaires et de la connectique pour panneaux solaires sont disponibles pour compléter l'installation.
- Plusieurs panneaux peuvent être raccordés en série ou en parallèle sous réserve de respecter les limites électriques du régulateur utilisé.
- En série, la connexion est simplifiée mais l'ombrage d'un panneau peut réduire la puissance de l'ensemble de la chaîne.
- En parallèle, l'ombrage d'un panneau n'affecte pas la production des autres panneaux, mais cette configuration nécessite des connecteurs de dérivation et une section de câble adaptée au courant total.
- Le boîtier de jonction est étanche, certifié TÜV et intègre une protection contre les Hot-Spots.
FAQ
Comment choisir la puissance de mon panneau solaire ?
Le choix de la puissance dépend principalement de votre consommation quotidienne d'énergie, de la période d'utilisation (été, hiver ou toute l'année), de votre zone géographique et de la surface disponible pour l'installation.
Pour dimensionner facilement votre installation solaire, UNITECK met à disposition le simulateur UNIMAGIC, qui calcule automatiquement la puissance de panneaux solaires adaptée à votre besoin.
Quelle est la différence entre un panneau monocristallin standard et un panneau Back Contact ?
Les panneaux monocristallins standards utilisent des connexions électriques visibles sur la face avant des cellules. Les panneaux Back Contact déplacent ces connexions à l'arrière des cellules, ce qui libère toute leur surface pour capter le rayonnement solaire.
Cette technologie permet d'obtenir un meilleur rendement des cellules, une meilleure compacité et davantage de puissance sur une surface identique. Les panneaux Back Contact sont particulièrement adaptés lorsque l'espace disponible est limité, comme sur un bateau ou un camping-car.
Pourquoi choisir un panneau Back Contact ?
Les panneaux Back Contact offrent plusieurs avantages :
- meilleur rendement des cellules ;
- panneau plus compact à puissance équivalente ;
- meilleure production sur une surface identique ;
- esthétique entièrement noire (Full Black selon les modèles) ;
- excellente résistance mécanique grâce à leur architecture spécifique.
Ils constituent une solution idéale lorsque chaque centimètre carré disponible est important.
Que se passe-t-il lorsqu'un panneau est partiellement ombragé ?
L'ombrage réduit la production du panneau concerné.
Dans une installation raccordée en série, un panneau fortement ombragé peut limiter la production de l'ensemble de la chaîne. En parallèle, les autres panneaux continuent de produire normalement.
Le choix entre un montage en série ou en parallèle dépend donc de la configuration de l'installation et des risques d'ombrage.
Que signifie la protection « Hot-Spot » ?
Lorsqu'une cellule est fortement ombragée ou endommagée, elle peut chauffer anormalement car le courant continue de la traverser.
Les panneaux UNISUN intègrent des diodes de protection qui permettent de contourner les cellules concernées afin de limiter l'apparition de points chauds (« Hot-Spots »), améliorant ainsi la sécurité et la durée de vie du panneau.
Faut-il raccorder les panneaux en série ou en parallèle ?
Les deux configurations présentent des avantages.
Le montage en série augmente la tension et est souvent utilisé pour les installations fonctionnant en 24 V ou avec des régulateurs MPPT. En revanche, si un panneau est fortement ombragé, la production de toute la chaîne peut être réduite.
Le montage en parallèle augmente le courant tout en conservant la même tension. Il est généralement préférable lorsque des ombrages partiels sont possibles, car chaque panneau continue de produire indépendamment des autres.
