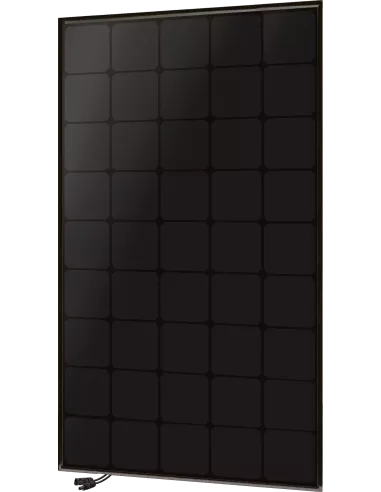

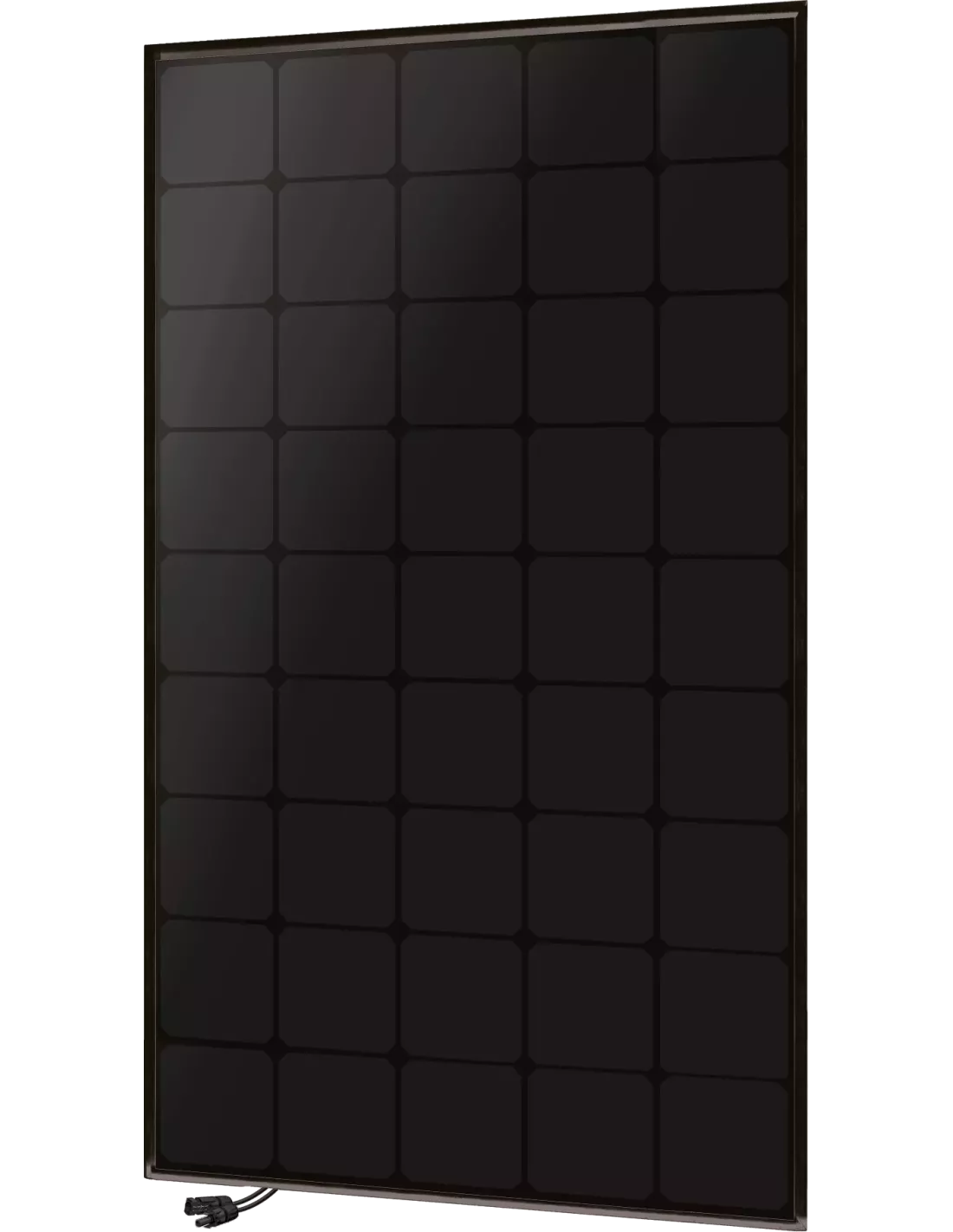

Panneau solaire UNITECK UNISUN 165.12 BC - 165 W 12 V Back Contact
Le UNISUN 165.12 BC est un panneau solaire monocristallin Back Contact de 165 W destiné à la charge d'une batterie 12 V. Il est le panneau Back Contact 12 V le plus puissant de la gamme UNISUN et a été conçu pour fournir une puissance élevée tout en limitant l'encombrement et le poids.
Avec un rendement module de 20,54 % et des dimensions de 1190 × 675 mm, il convient particulièrement aux grands camping-cars, bateaux et autres installations autonomes où la surface disponible est limitée. Retrouvez également l'ensemble de nos panneaux solaires monocristallins UNITECK.
Pourquoi le choisir
- 165 W dans un format compact : le modèle Back Contact 12 V le plus puissant de la gamme UNISUN.
- Cellules Back Contact haut rendement : efficacité des cellules de 24,4 % et rendement du module de 20,54 %.
- Toute la face avant des cellules utilisée : les contacts électriques sont placés à l'arrière afin de libérer la surface exposée au rayonnement solaire.
- Performant sous faible ensoleillement : la gamme UNISUN est conçue pour conserver de bonnes performances lorsque le rayonnement solaire diminue.
- Construction robuste : verre trempé haute transmissibilité de 3,2 mm et cadre en aluminium anodisé de 35 mm.
- Protection Hot-Spots : boîtier de jonction étanche certifié TÜV avec protection contre les points chauds.
- Design Black Backsheet : fond noir pour une intégration visuelle sobre.
Technologie Back Contact : davantage de puissance sur une surface réduite
Sur un panneau monocristallin standard, les connexions électriques sont visibles sur la face avant des cellules et occupent une partie de leur surface. La technologie Back Contact déplace ces contacts électriques à l'arrière, laissant toute la surface frontale disponible pour capter l'énergie lumineuse.
Cette architecture permet d'obtenir un meilleur rapport puissance/surface. Le UNISUN 165.12 BC atteint ainsi une efficacité cellule de 24,4 % et un rendement module de 20,54 %.
Ce niveau de compacité est particulièrement intéressant lorsqu'il faut obtenir une puissance solaire importante sans multiplier les panneaux. Pour comparer les différentes technologies et puissances disponibles, consultez notre catégorie panneaux solaires.
Applications & compatibilités
Le UNISUN 165.12 BC est conçu pour les installations autonomes nécessitant une puissance solaire importante avec une batterie 12 V et un régulateur MPPT adapté.
- Grand camping-car ou van : forte puissance sur une surface de toiture limitée. Retrouvez également nos structures de fixation pour camping-car.
- Bateau et nautisme : panneau rigide adapté aux installations permanentes nécessitant une production solaire importante.
- Site isolé : production photovoltaïque pour une installation autonome avec stockage sur batterie. Consultez nos batteries solaires pour sites isolés.
- Signalisation et installations autonomes : alimentation solaire d'équipements fonctionnant sur batterie.
Construction pour une utilisation extérieure
La structure multi-couche du panneau associe un verre trempé haute transmissibilité de 3,2 mm, des couches de résine EVA, des cellules haut rendement et un cadre en aluminium anodisé.
Le cadre de 35 mm protège le panneau contre les chocs, l'oxydation et la corrosion tout en favorisant la dissipation thermique. Sa plage de température de fonctionnement est comprise entre -40 °C et +85 °C.
Pour le montage du panneau, consultez les structures de fixation UNITECK pour panneaux solaires et vérifiez leur compatibilité avec les dimensions et entraxes du UNISUN 165.12 BC.
UNITECK
UNITECK développe des solutions pour les installations électriques autonomes : panneaux solaires, régulateurs, systèmes de fixation, câblages et accessoires. Pour compléter le UNISUN 165.12 BC, retrouvez notamment les régulateurs de charge UNITECK.
Conseils d'installation & sécurité
Le UNISUN 165.12 BC est prévu pour la charge d'une batterie 12 V avec un régulateur MPPT adapté. UNITECK indique une charge batterie maximale de 10,76 A en conditions NMOT.
- Le régulateur MPPT doit être compatible avec les caractéristiques électriques du panneau : Vmp 27,9 V, Voc 33,5 V, Imp 5,38 A et Isc 5,81 A.
- La documentation constructeur n'indique pas d'utilisation avec un régulateur PWM pour la charge d'une batterie 12 V sur ce modèle.
- Pour découvrir les modèles de la marque, consultez les régulateurs de charge UNITECK.
- Le panneau possède deux entraxes de fixation : 600 × 626 mm et 1100 × 626 mm, avec des trous oblongs de 14 × 9 mm.
- Avant installation, vérifier la compatibilité mécanique avec la structure de fixation UNITECK choisie.
- Le panneau est équipé de 900 mm de câble avec connectiques solaires rapides. Des câbles solaires et de la connectique pour panneaux solaires sont disponibles pour compléter le raccordement.
- Plusieurs panneaux UNISUN peuvent être raccordés en série ou en parallèle, à condition de respecter les limites électriques du régulateur utilisé.
- En série, la tension totale augmente et l'ombrage important d'un panneau peut réduire la production de toute la chaîne.
- En parallèle, le courant total augmente et chaque panneau continue de produire indépendamment en cas d'ombrage partiel d'un autre panneau.
- En parallèle, UNITECK autorise jusqu'à trois panneaux identiques sans protection spécifique. Au-delà, une protection contre les courants retour devient nécessaire.
- Le boîtier de jonction étanche certifié TÜV intègre une protection contre les Hot-Spots.
FAQ
Comment choisir la puissance de mon panneau solaire ?
Le choix de la puissance dépend principalement de votre consommation quotidienne d'énergie, de la période d'utilisation (été, hiver ou toute l'année), de votre zone géographique et de la surface disponible pour l'installation.
Pour dimensionner facilement votre installation solaire, UNITECK met à disposition le simulateur UNIMAGIC, qui calcule automatiquement la puissance de panneaux solaires adaptée à votre besoin.
Quelle est la différence entre un panneau monocristallin standard et un panneau Back Contact ?
Les panneaux monocristallins standards utilisent des connexions électriques visibles sur la face avant des cellules. Les panneaux Back Contact déplacent ces connexions à l'arrière des cellules, ce qui libère toute leur surface pour capter le rayonnement solaire.
Cette technologie permet d'obtenir un meilleur rendement des cellules, une meilleure compacité et davantage de puissance sur une surface identique. Les panneaux Back Contact sont particulièrement adaptés lorsque l'espace disponible est limité, comme sur un bateau ou un camping-car.
Pourquoi choisir un panneau Back Contact ?
Les panneaux Back Contact offrent plusieurs avantages :
- meilleur rendement des cellules ;
- panneau plus compact à puissance équivalente ;
- meilleure production sur une surface identique ;
- esthétique entièrement noire (Full Black selon les modèles) ;
- excellente résistance mécanique grâce à leur architecture spécifique.
Ils constituent une solution idéale lorsque chaque centimètre carré disponible est important.
Que se passe-t-il lorsqu'un panneau est partiellement ombragé ?
L'ombrage réduit la production du panneau concerné.
Dans une installation raccordée en série, un panneau fortement ombragé peut limiter la production de l'ensemble de la chaîne. En parallèle, les autres panneaux continuent de produire normalement.
Le choix entre un montage en série ou en parallèle dépend donc de la configuration de l'installation et des risques d'ombrage.
Que signifie la protection « Hot-Spot » ?
Lorsqu'une cellule est fortement ombragée ou endommagée, elle peut chauffer anormalement car le courant continue de la traverser.
Les panneaux UNISUN intègrent des diodes de protection qui permettent de contourner les cellules concernées afin de limiter l'apparition de points chauds (« Hot-Spots »), améliorant ainsi la sécurité et la durée de vie du panneau.
Faut-il raccorder les panneaux en série ou en parallèle ?
Les deux configurations présentent des avantages.
Le montage en série augmente la tension et est souvent utilisé pour les installations fonctionnant en 24 V ou avec des régulateurs MPPT. En revanche, si un panneau est fortement ombragé, la production de toute la chaîne peut être réduite.
Le montage en parallèle augmente le courant tout en conservant la même tension. Il est généralement préférable lorsque des ombrages partiels sont possibles, car chaque panneau continue de produire indépendamment des autres.
Téléchargement
Fiche technique des panneau solaire monocristallin back-contact (BC)
