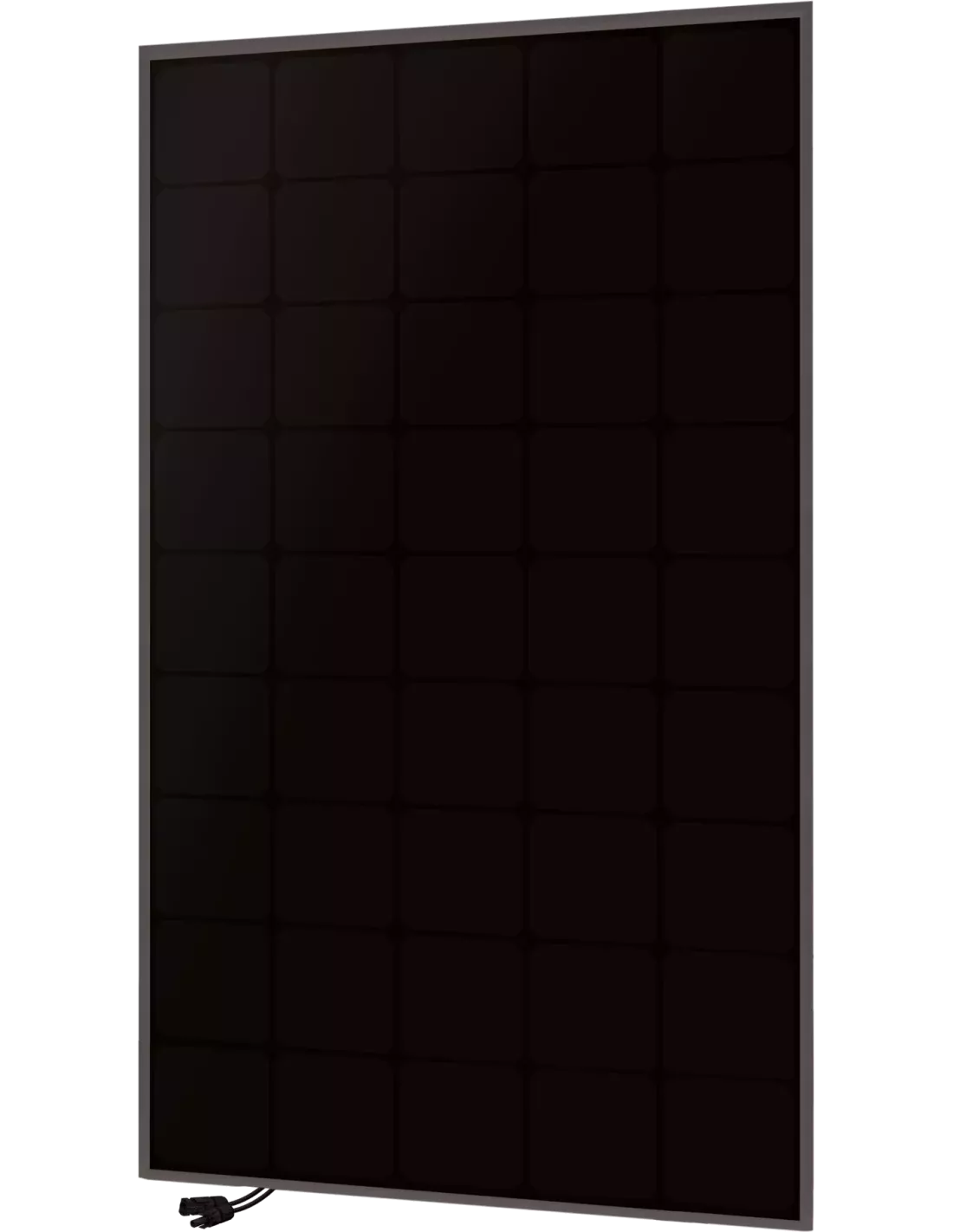

Panneau solaire UNITECK UNISUN 200.12 BC — 200 W 12 V Back Contact
Le UNISUN 200.12 BC est un panneau solaire Back Contact de 200 W pour batterie 12 V. Il constitue le panneau Back Contact 12 V le plus puissant de la gamme UNISUN et convient aux installations solaires mobiles nécessitant une puissance élevée tout en maîtrisant la surface occupée.
Il est particulièrement adapté aux grands camping-cars et aux bateaux disposant d'un espace limité. Retrouvez également les autres panneaux solaires monocristallins UNITECK.
Pourquoi le choisir
- Puissance de 200 W : le modèle Back Contact 12 V le plus puissant de la gamme UNISUN.
- Technologie Back Contact : les contacts électriques sont placés à l'arrière des cellules afin de libérer toute leur surface frontale pour capter l'énergie lumineuse.
- Rendement élevé : efficacité des cellules de 23,80 % et rendement du module de 20,43 %.
- Construction renforcée : cadre en aluminium anodisé de 40 mm et verre trempé haute transmissibilité de 3,2 mm.
- Protection contre les Hot-Spots : boîtier de jonction étanche certifié TÜV avec protection anti Hot-Spots.
- Bon comportement sous faible ensoleillement : la gamme UNISUN est conçue pour conserver de bonnes performances lorsque le rayonnement solaire diminue.
- Design Black Backsheet : fond noir pour une intégration visuelle sobre.
Technologie Back Contact : davantage de surface pour capter l'énergie solaire
Sur un panneau monocristallin standard, une partie de la face avant des cellules est occupée par les connexions électriques. La technologie Back Contact place ces connexions à l'arrière, laissant toute la surface avant disponible pour capter le rayonnement solaire.
Cette architecture améliore le rapport puissance/surface et permet d'obtenir des panneaux plus compacts à puissance équivalente. Le UNISUN 200.12 BC atteint ainsi un rendement module de 20,43 %.
Pour comparer les différents formats et technologies disponibles, consultez notre gamme de panneaux solaires.
Une structure renforcée pour l'extérieur
Le UNISUN 200.12 BC dispose d'un cadre en aluminium anodisé de 40 mm, plus épais que celui des modèles UNISUN de puissance inférieure. Cette structure renforce la rigidité du module et améliore sa dissipation thermique.
Sa conception multi-couche associe un verre trempé haute transmissibilité de 3,2 mm, des couches de résine EVA, des cellules haut rendement et un cadre en aluminium anodisé. Le panneau est ainsi protégé contre les agressions extérieures telles que les chocs, l'oxydation et la corrosion.
Applications & compatibilités
Le UNISUN 200.12 BC est prévu pour la charge d'une batterie 12 V avec un régulateur MPPT adapté. UNITECK indique une charge batterie maximale de 13,04 A en conditions NMOT.
- Grand camping-car ou van : forte puissance photovoltaïque pour les installations disposant d'une surface de toiture limitée. Retrouvez nos structures de fixation pour camping-car.
- Bateau et nautisme : panneau rigide pour une installation solaire permanente nécessitant une puissance importante. Consultez également nos accessoires camping-car & marine.
- Site isolé : production photovoltaïque pour une installation autonome avec stockage sur batterie. Retrouvez nos batteries solaires pour sites isolés.
- Signalisation : alimentation solaire d'équipements autonomes fonctionnant sur batterie.
UNITECK
UNITECK propose des équipements destinés aux installations électriques autonomes : panneaux photovoltaïques, régulateurs, supports de fixation, câblages et connecteurs. Pour compléter votre installation, retrouvez notamment les régulateurs de charge UNITECK.
Conseils d'installation & sécurité
Le UNISUN 200.12 BC doit être associé à un régulateur de charge MPPT adapté pour la charge d'une batterie 12 V. UNITECK indique une charge batterie maximale de 13,04 A en conditions NMOT.
- Le régulateur MPPT doit accepter les caractéristiques électriques du panneau : Vmp 34 V, Voc 40 V, Imp 5,88 A et Isc 6,24 A.
- La documentation constructeur indique « N.A. » pour la charge d'une batterie 12 V avec un régulateur PWM sur ce modèle.
- Pour les modèles de la marque, consultez les régulateurs de charge UNITECK.
- Le panneau possède deux entraxes de fixation : 600 × 626 mm et 1100 × 626 mm, avec des trous oblongs de 14 × 9 mm.
- Avant le montage, vérifier la compatibilité mécanique avec les structures de fixation UNITECK pour panneaux solaires.
- Le panneau est équipé d'un câble de 900 mm avec connectiques solaires rapides. Retrouvez nos câbles solaires et notre connectique pour panneaux solaires pour compléter le raccordement.
- Plusieurs panneaux UNISUN peuvent être associés en série ou en parallèle, sous réserve de respecter les caractéristiques électriques maximales du régulateur.
- En série, la tension totale augmente. Un panneau fortement ombragé peut limiter la production de l'ensemble de la chaîne.
- En parallèle, le courant augmente tandis que la tension reste identique. Les autres panneaux peuvent continuer à produire lorsqu'un panneau est ombragé.
- En parallèle, UNITECK indique qu'il est possible de raccorder jusqu'à trois panneaux identiques sans protection spécifique. Au-delà, une protection contre les courants retour devient nécessaire.
- Le boîtier de jonction étanche certifié TÜV intègre une protection contre les Hot-Spots.
FAQ
Comment choisir la puissance de mon panneau solaire ?
Le choix de la puissance dépend principalement de votre consommation quotidienne d'énergie, de la période d'utilisation (été, hiver ou toute l'année), de votre zone géographique et de la surface disponible pour l'installation.
Pour dimensionner facilement votre installation solaire, UNITECK met à disposition le simulateur UNIMAGIC, qui calcule automatiquement la puissance de panneaux solaires adaptée à votre besoin.
Quelle est la différence entre un panneau monocristallin standard et un panneau Back Contact ?
Les panneaux monocristallins standards utilisent des connexions électriques visibles sur la face avant des cellules. Les panneaux Back Contact déplacent ces connexions à l'arrière des cellules, ce qui libère toute leur surface pour capter le rayonnement solaire.
Cette technologie permet d'obtenir un meilleur rendement des cellules, une meilleure compacité et davantage de puissance sur une surface identique. Les panneaux Back Contact sont particulièrement adaptés lorsque l'espace disponible est limité, comme sur un bateau ou un camping-car.
Pourquoi choisir un panneau Back Contact ?
Les panneaux Back Contact offrent plusieurs avantages :
- meilleur rendement des cellules ;
- panneau plus compact à puissance équivalente ;
- meilleure production sur une surface identique ;
- esthétique entièrement noire (Full Black selon les modèles) ;
- excellente résistance mécanique grâce à leur architecture spécifique.
Ils constituent une solution idéale lorsque chaque centimètre carré disponible est important.
Que se passe-t-il lorsqu'un panneau est partiellement ombragé ?
L'ombrage réduit la production du panneau concerné.
Dans une installation raccordée en série, un panneau fortement ombragé peut limiter la production de l'ensemble de la chaîne. En parallèle, les autres panneaux continuent de produire normalement.
Le choix entre un montage en série ou en parallèle dépend donc de la configuration de l'installation et des risques d'ombrage.
Que signifie la protection « Hot-Spot » ?
Lorsqu'une cellule est fortement ombragée ou endommagée, elle peut chauffer anormalement car le courant continue de la traverser.
Les panneaux UNISUN intègrent des diodes de protection qui permettent de contourner les cellules concernées afin de limiter l'apparition de points chauds (« Hot-Spots »), améliorant ainsi la sécurité et la durée de vie du panneau.
Faut-il raccorder les panneaux en série ou en parallèle ?
Les deux configurations présentent des avantages.
Le montage en série augmente la tension et est souvent utilisé pour les installations fonctionnant en 24 V ou avec des régulateurs MPPT. En revanche, si un panneau est fortement ombragé, la production de toute la chaîne peut être réduite.
Le montage en parallèle augmente le courant tout en conservant la même tension. Il est généralement préférable lorsque des ombrages partiels sont possibles, car chaque panneau continue de produire indépendamment des autres.
Téléchargement

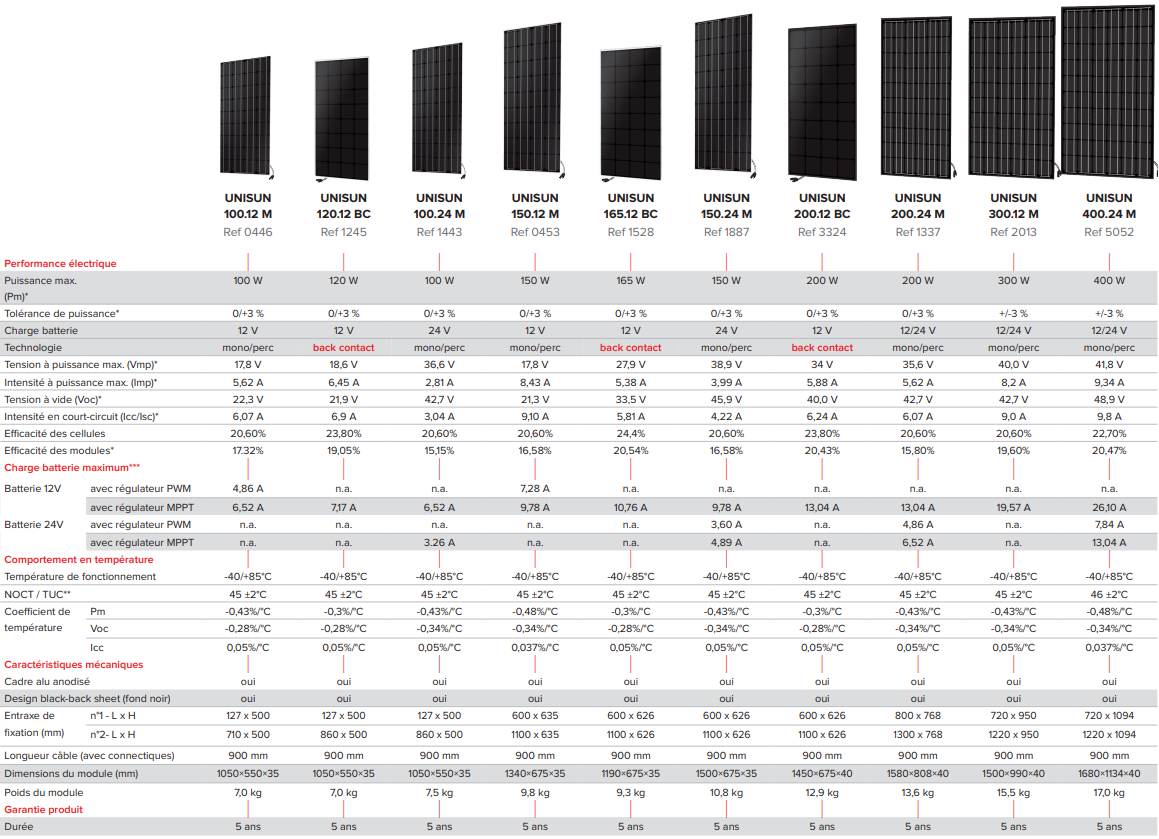

Fiche technique des panneau solaire monocristallin back-contact (BC)
