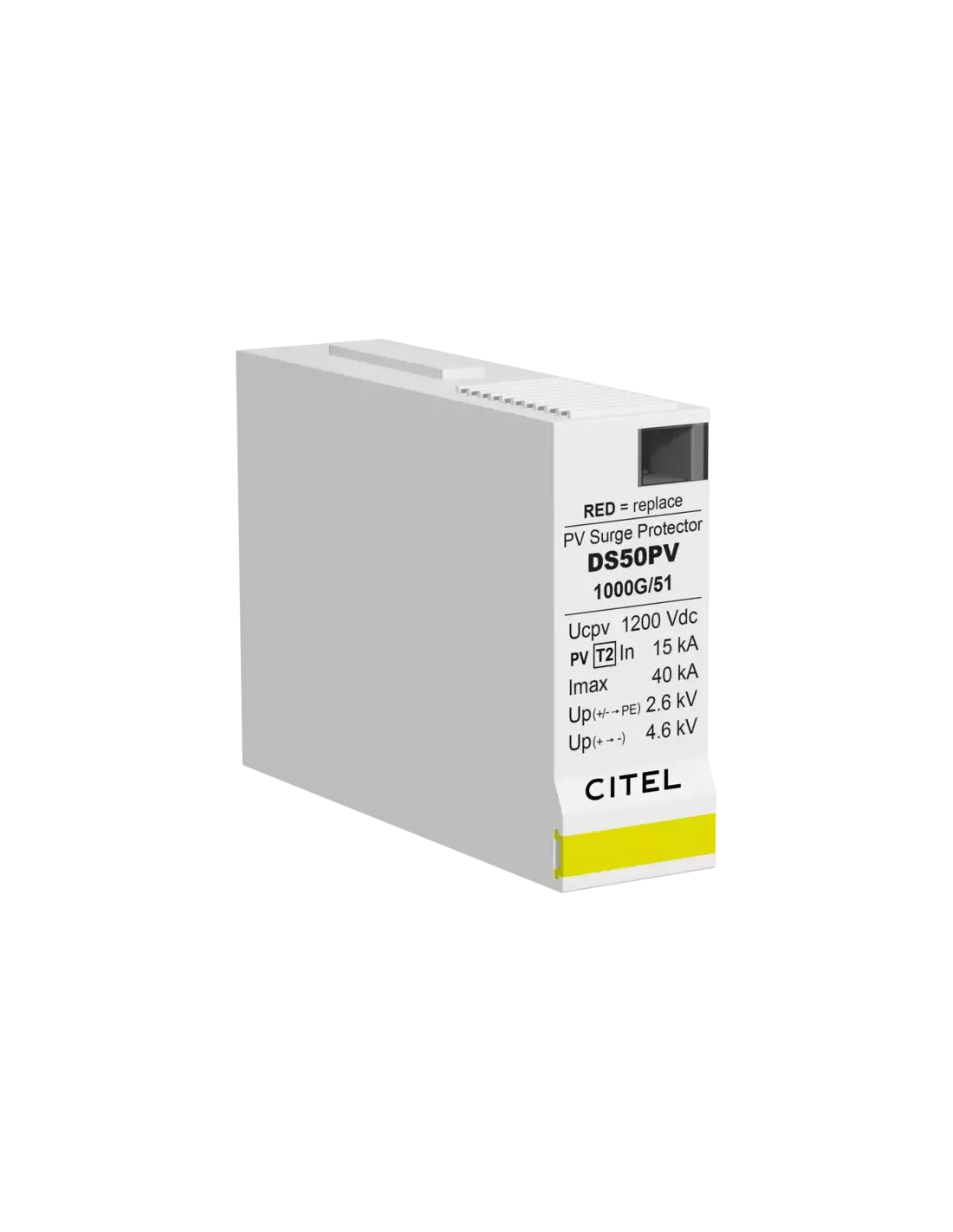

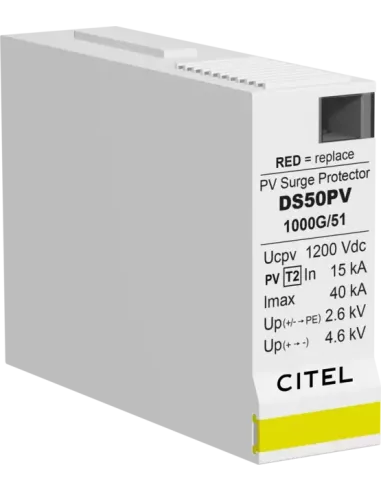

Module débrochable de remplacement pour parafoudre photovoltaïque CITEL DS50PV(S)-1000G/51, conçu pour maintenir la protection des réseaux PV 1000 Vdc sans remplacer tout l’ensemble.
Produit compatible : DS50PV(S)-1000G/51
Tension nominale réseau PV : 1000 Vdc
Tension max. PV de fonctionnement : 1200 Vdc
Courant nominal de décharge : 15 kA
Courant maximal de décharge : 40 kA par pôle
Courant maximal total : 60 kA
Technologie : MOV + GDT
Poids : 0,285 kg
en 3 ou 4 fois
à partir de 100€ d'achat
au 02 47 27 77 14
Le module débrochable CITEL DSM50PV-1000G/51 permet de remplacer l’élément de protection d’un parafoudre photovoltaïque compatible DS50PV(S)-1000G/51.
Il est destiné aux installations photovoltaïques en réseau PV 1000 Vdc, avec une tension maximale de fonctionnement PV de 1200 Vdc.
Ce module est destiné aux installations photovoltaïques nécessitant le remplacement du module de protection sur un parafoudre CITEL compatible.
CITEL est un fabricant français spécialisé dans la protection contre la foudre et les surtensions, avec des gammes dédiées aux installations photovoltaïques, basse tension, télécom, LED, informatique et radiocommunication.
Le DSM50PV-1000G/51 est un module débrochable associé à un parafoudre photovoltaïque de Type 2.
La tension nominale réseau PV Uocstc est de 1000 Vdc.
La tension maximale PV de fonctionnement Ucpv est de 1200 Vdc.
Le courant nominal de décharge In est de 15 kA en onde 8/20 µs.
Le courant maximal de décharge Imax est de 40 kA par pôle en onde 8/20 µs.
Le courant maximal total Imax Total est de 60 kA.
La tenue au courant de court-circuit PV Iscpv est de 15 000 A.
Le niveau de protection +/- Up est de 4,6 kV à In en onde 8/20 µs.
Le niveau de protection +/PE et -/PE Up est de 2,6 kV à In en onde 8/20 µs.
Avant remplacement du module DSM50PV-1000G/51, l’installation photovoltaïque doit être mise hors tension selon les procédures de sécurité applicables.
Ce module est destiné à un parafoudre compatible DS50PV(S)-1000G/51. La compatibilité exacte du support installé doit être vérifiée avant intervention.
Le montage du parafoudre associé se fait sur rail DIN symétrique 35 mm selon EN 60715.
Le raccordement au réseau indiqué par CITEL est par vis, avec une section de 2,5 à 25 mm².
La mise hors service de sécurité est assurée par déconnexion du parafoudre de la ligne PV.
L’état du module est indiqué par 2 indicateurs mécaniques rouge/vert. Un indicateur rouge signale un état de fin de vie à traiter.
Le déconnecteur thermique est interne.
Le fusible de déconnexion est indiqué comme sans fusible par CITEL.
L’indice de protection IP20 impose une installation dans une enveloppe adaptée à l’environnement électrique concerné.
L’installation, le remplacement et le contrôle doivent être réalisés par une personne qualifiée, dans le respect des règles applicables aux installations photovoltaïques DC.
Non. Le DSM50PV-1000G/51 est un module débrochable de remplacement destiné aux parafoudres compatibles DS50PV(S)-1000G/51.
La compatibilité officielle indiquée par CITEL est DS50PV(S)-1000G/51.
La tension maximale PV de fonctionnement Ucpv est de 1200 Vdc. La tension nominale réseau PV Uocstc est de 1000 Vdc.
Le produit dispose de 2 indicateurs mécaniques rouge/vert. L’apparition de l’indication rouge signale un état de fin de vie à prendre en compte.
La télésignalisation est indiquée comme une option via DS50PVS-1000G/51 par contact inverseur.
Le remplacement doit être réalisé par une personne qualifiée, après mise en sécurité de l’installation photovoltaïque et vérification de la compatibilité du parafoudre installé.

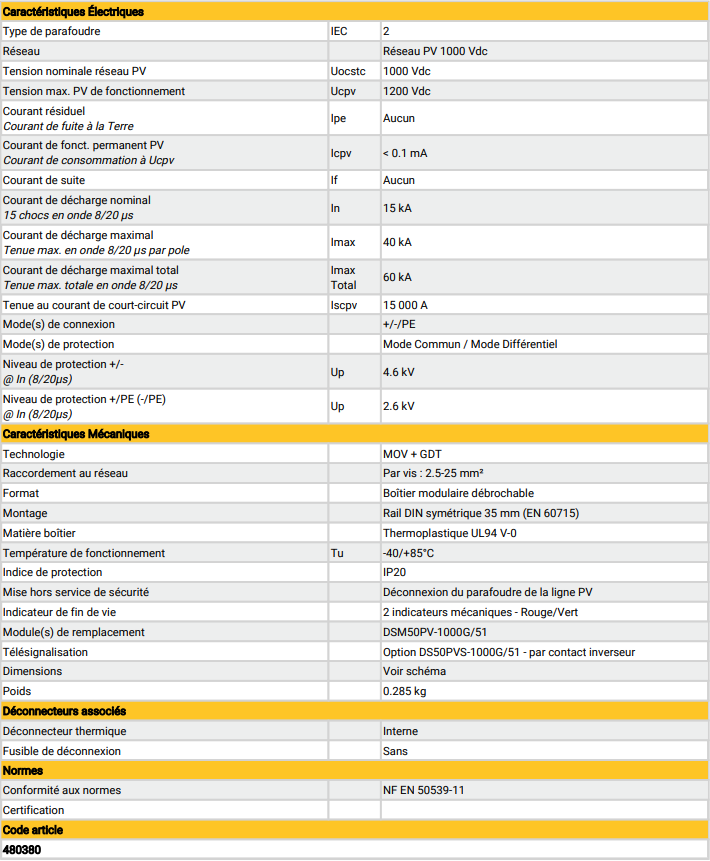

Fiche technique du module débrochable Citel DSM50PV-1000G/51
