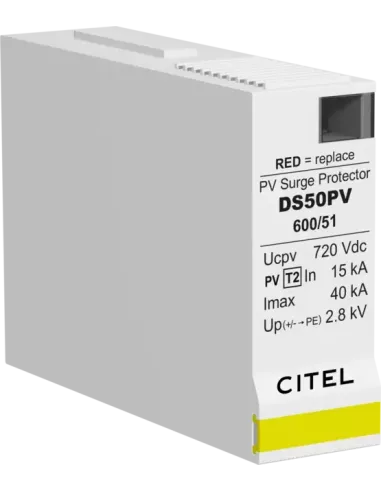

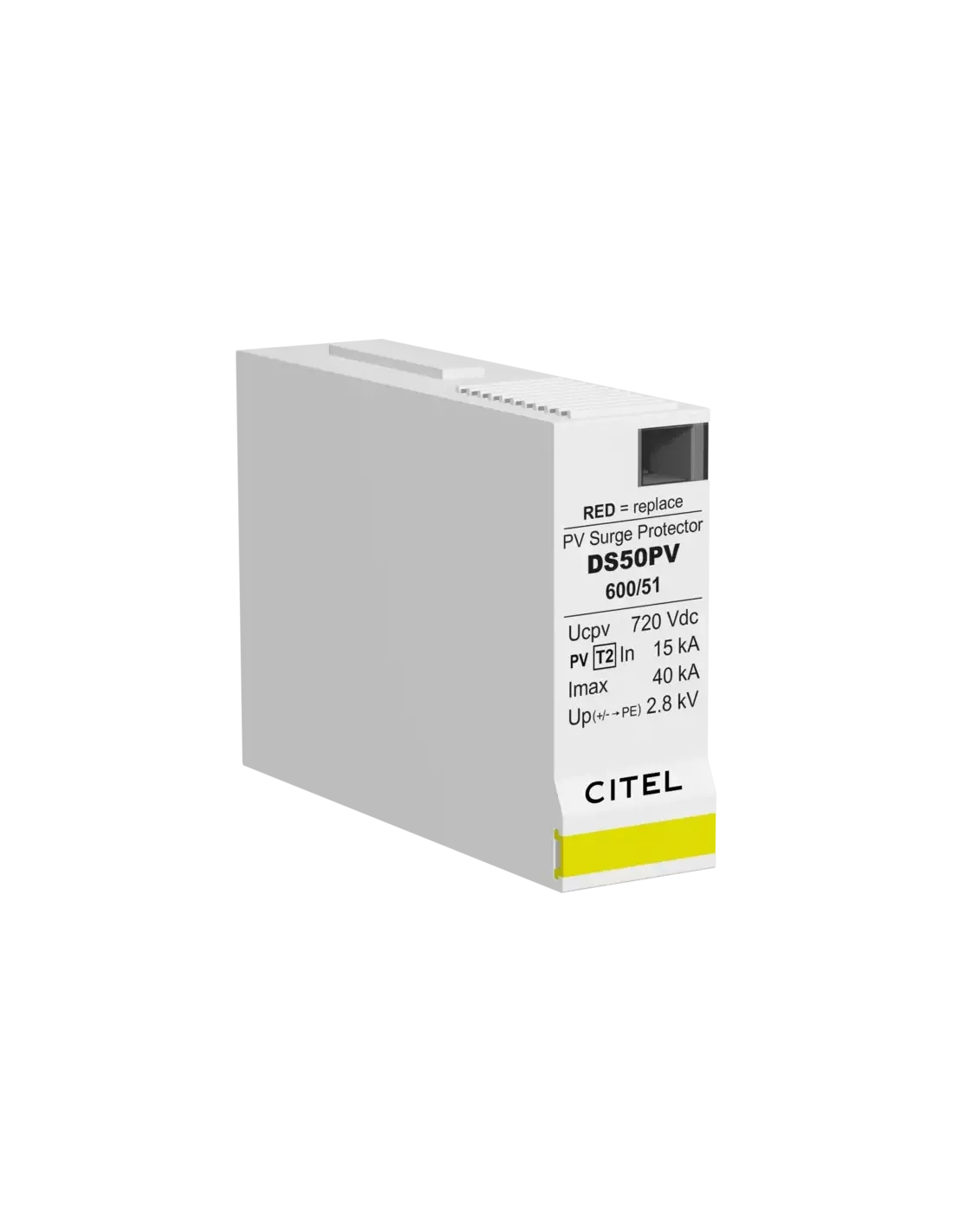

Module débrochable de remplacement pour parafoudre photovoltaïque CITEL DS50PV(S)-600/51, destiné aux réseaux PV 600 Vdc avec tension maximale de fonctionnement de 720 Vdc.
Produit compatible : DS50PV(S)-600/51
Tension nominale réseau PV : 600 Vdc
Tension max. PV de fonctionnement : 720 Vdc
Courant nominal de décharge : 15 kA
Courant maximal de décharge : 40 kA par pôle
Courant maximal total : 60 kA
Technologie : MOV
Poids : 0,068 kg
en 3 ou 4 fois
à partir de 100€ d'achat
au 02 47 27 77 14
Le module débrochable CITEL DSM50PV-600/51 permet de remplacer l’élément de protection d’un parafoudre photovoltaïque compatible DS50PV(S)-600/51.
Il est conçu pour les installations photovoltaïques avec une tension nominale réseau PV de 600 Vdc et une tension maximale de fonctionnement PV de 720 Vdc.
Ce module est destiné au remplacement sur les parafoudres CITEL compatibles dans les installations photovoltaïques.
CITEL est un fabricant français spécialisé dans la protection contre la foudre et les surtensions, avec des gammes dédiées aux installations photovoltaïques, basse tension, télécom, LED, informatique et radiocommunication.
Les parafoudres de Type 2 DS50PV/51 sont destinés à la protection des réseaux d’alimentation photovoltaïque.
La mise en œuvre de parafoudres de Type 2 est recommandée aux extrémités de la ligne d’alimentation PV, côté panneaux et côté installation, notamment lorsque cette ligne est extérieure.
Cette version DS50PV est basée sur l’utilisation de varistances spécifiques.
Le DSM50PV-600/51 utilise une technologie MOV.
Le courant nominal de décharge In est de 15 kA en onde 8/20 µs.
Le courant maximal de décharge Imax est de 40 kA par pôle en onde 8/20 µs.
Le courant maximal total Imax Total est de 60 kA.
La tenue au courant de court-circuit PV Iscpv est de 15 000 A.
Le niveau de protection +/PE et -/PE Up est de 2,8 kV à In en onde 8/20 µs.
Avant remplacement du module DSM50PV-600/51, l’installation photovoltaïque doit être mise hors tension selon les procédures de sécurité applicables.
Ce module est destiné à un parafoudre compatible DS50PV(S)-600/51. La compatibilité exacte du parafoudre installé doit être vérifiée avant intervention.
Le montage du parafoudre associé se fait sur rail DIN symétrique 35 mm selon EN 60715.
Le raccordement au réseau indiqué par CITEL est par vis, avec une section de 2,5 à 25 mm².
La mise hors service de sécurité est assurée par déconnexion du parafoudre de la ligne PV.
L’état du module est indiqué par 2 indicateurs mécaniques rouge/vert. Un indicateur rouge signale un état de fin de vie à traiter.
Le déconnecteur thermique est interne.
Le fusible de déconnexion est indiqué comme sans fusible par CITEL.
L’indice de protection IP20 impose une installation dans une enveloppe adaptée à l’environnement électrique concerné.
L’installation, le remplacement et le contrôle doivent être réalisés par une personne qualifiée, dans le respect des règles applicables aux installations photovoltaïques DC.
Non. Le DSM50PV-600/51 est un module débrochable de remplacement destiné aux parafoudres compatibles DS50PV(S)-600/51.
La compatibilité officielle indiquée par CITEL est DS50PV(S)-600/51.
La tension maximale PV de fonctionnement Ucpv est de 720 Vdc. La tension nominale réseau PV Uocstc est de 600 Vdc.
Le produit dispose de 2 indicateurs mécaniques rouge/vert. L’apparition de l’indication rouge signale un état de fin de vie à prendre en compte.
La télésignalisation est indiquée comme une option via DS50PVS-600/51 par contact inverseur.
Le remplacement doit être réalisé par une personne qualifiée, après mise en sécurité de l’installation photovoltaïque et vérification de la compatibilité du parafoudre installé.

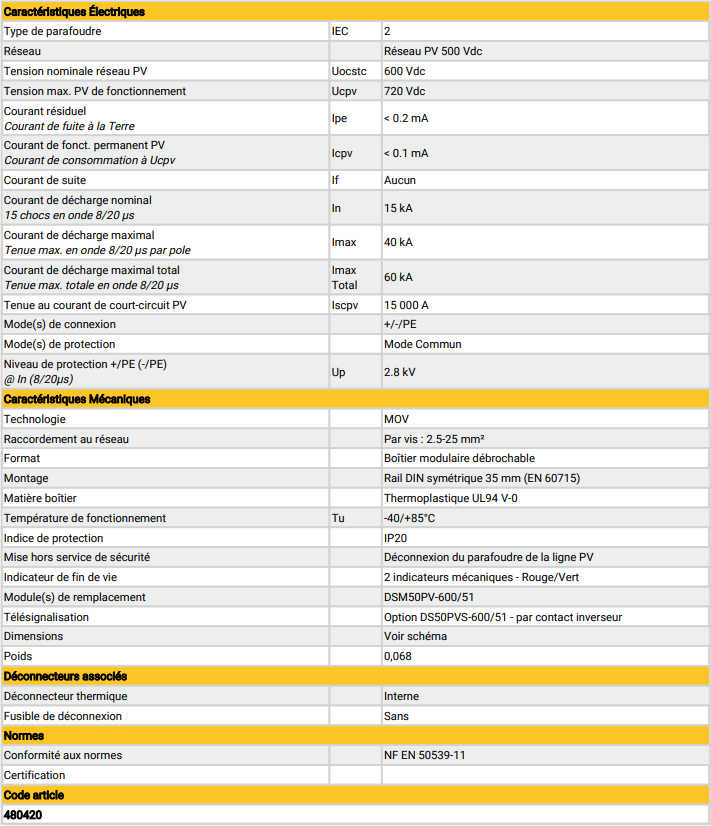

Fiche technique du module débrochable pour Citel DSM50PV-600/51
