Origine : France
Garantie 2 ans

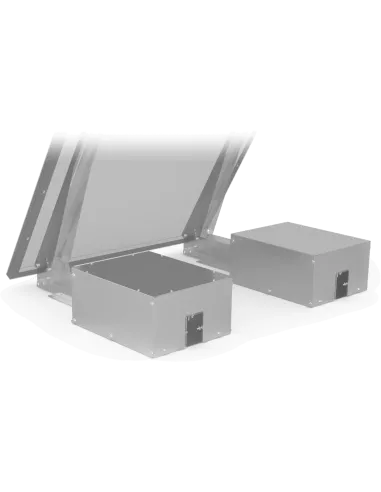

La caisse de lestage UNIFIX B UNITECK permet de stabiliser au sol un support photovoltaïque compatible sans fixation permanente, en utilisant du sable, du gravier ou du béton comme lest.
Compatibilité : UNIFIX 300B, 500B et 600B
Configuration : 2 caisses de lestage
Volume selon la notice : 34 L par caisse
Lestage avec du sable : jusqu'à 57,5 kg par caisse, soit 115 kg par support
Remplissage : sable, gravier ou béton
en 3 ou 4 fois
à partir de 100€ d'achat
au 02 47 27 77 14

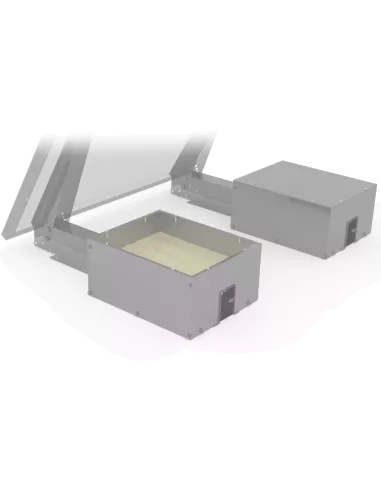

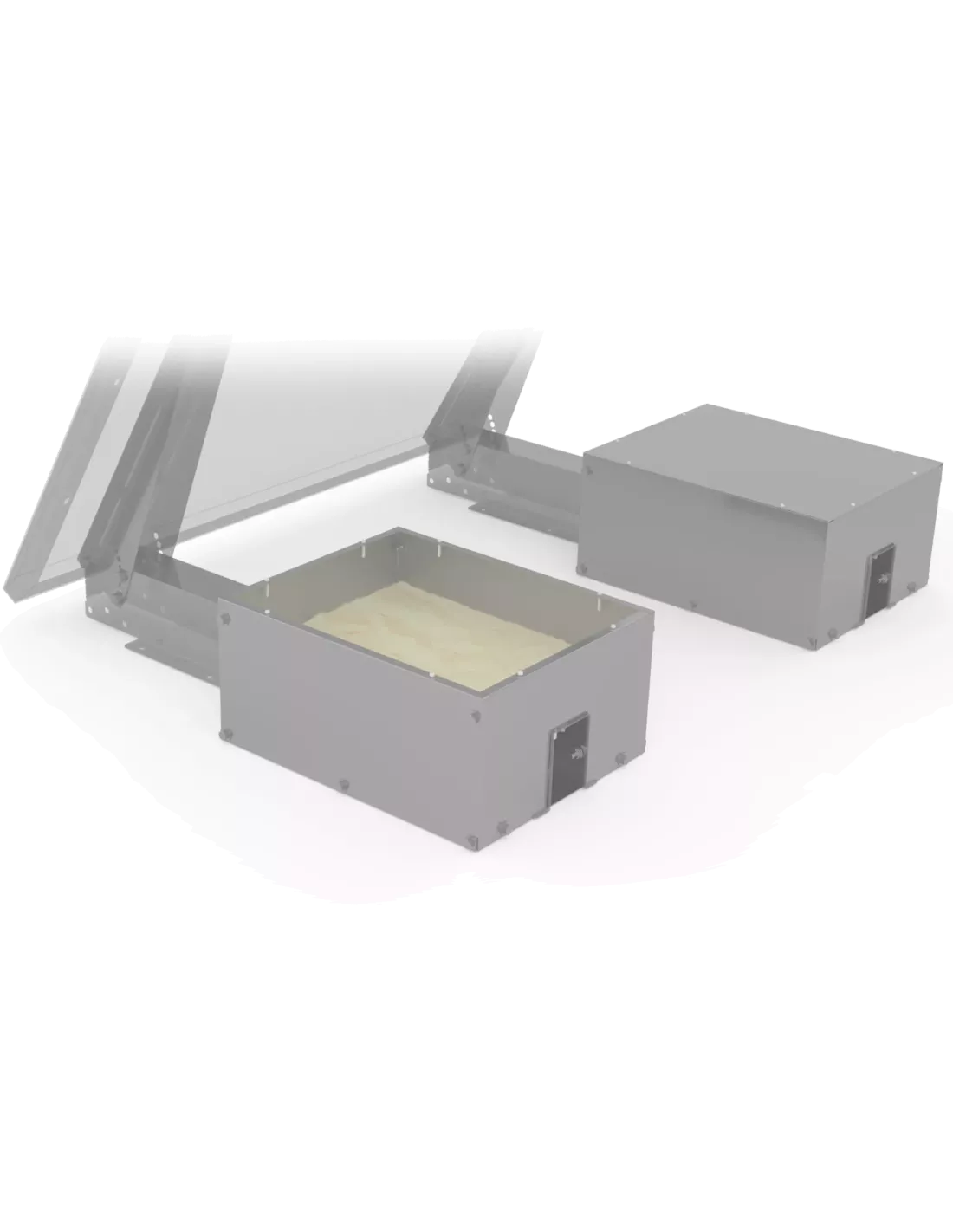

La caisse de lestage UNIFIX B est conçue pour stabiliser un support photovoltaïque UNITECK au sol sans avoir à le fixer directement à la surface de pose. Le système comprend deux caisses pouvant être remplies de sable, de gravier ou de béton.
Cette caisse de lestage est prévue exclusivement pour les trois supports UNIFIX B suivants :
Il n'existe pas une version différente de la caisse pour chaque support : la référence 5175 est commune aux UNIFIX 300B, 500B et 600B. Vous pouvez donc choisir votre support en fonction des dimensions du panneau photovoltaïque, puis lui ajouter cette même solution de lestage.
La notice spécifique de la caisse de lestage datée du 16/04/2024 indique 34 L par caisse, avec un équivalent de 57,5 kg de sable par caisse et 115 kg par support.
La page produit UNITECK indique actuellement une capacité de 60 litres. Les deux documents constructeur présentent donc une différence sur la capacité annoncée. La valeur de 34 L par caisse est ici conservée comme donnée de référence car elle provient de la notice de montage spécifique du produit.
UNITECK développe une gamme de supports photovoltaïques UNIFIX permettant la pose de panneaux solaires sur différentes surfaces. Les supports UNIFIX 300B, UNIFIX 500B et UNIFIX 600B peuvent être fixés mécaniquement ou équipés de cette caisse de lestage.

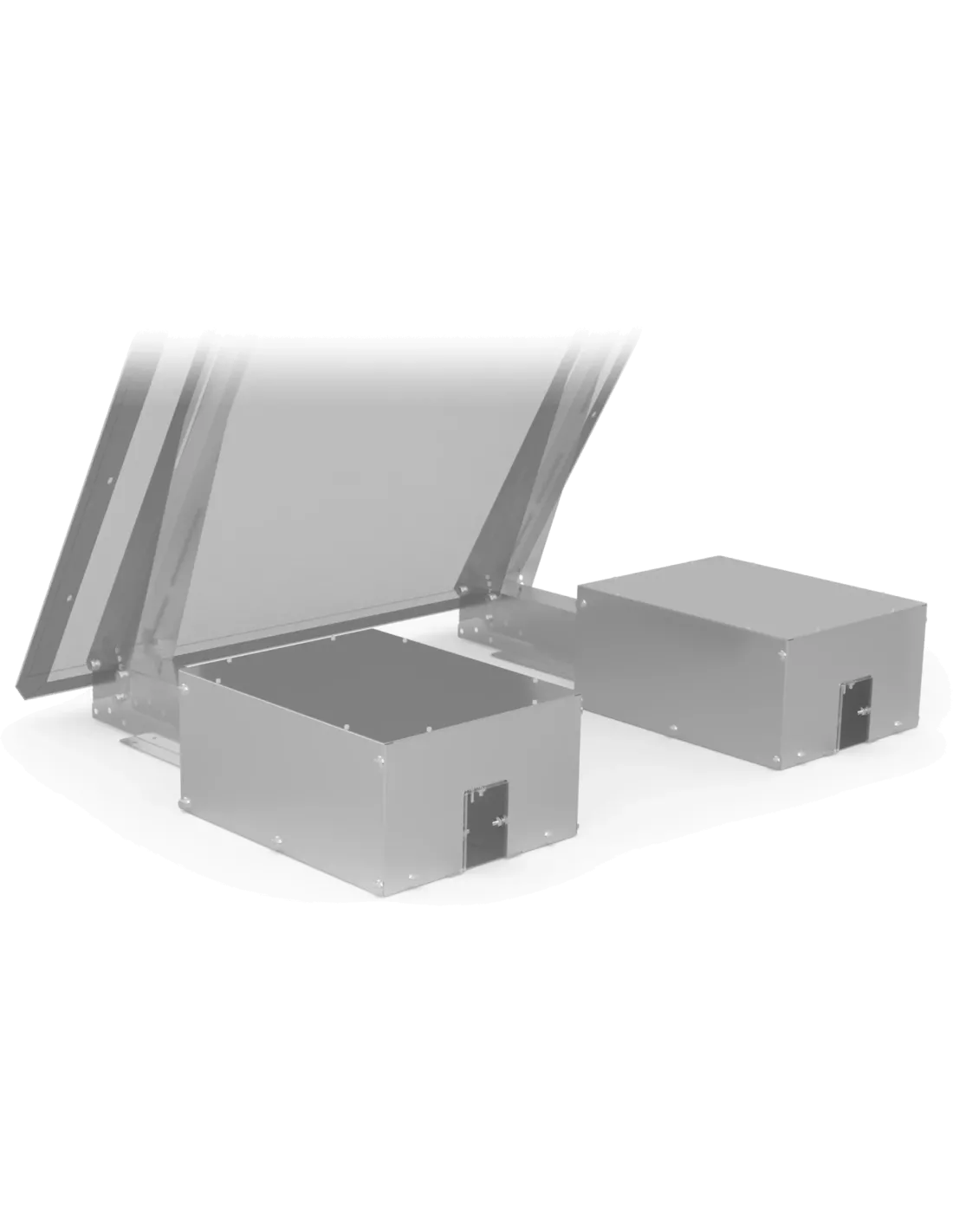

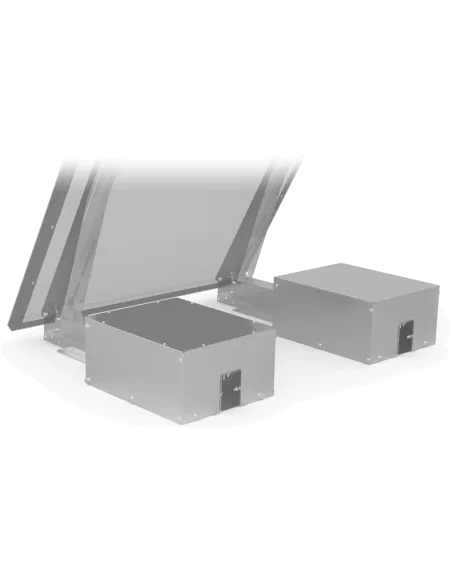

La caisse se monte directement sous les bases du support. La notice UNITECK prévoit une procédure différente au niveau de certaines fixations selon que la base du support comporte ou non le logo « UNITECK ».
La caisse de lestage ne remplace pas le support photovoltaïque. Elle doit être associée à un UNIFIX 300B, un UNIFIX 500B ou un UNIFIX 600B.
Non inclus : support UNIFIX B, panneau photovoltaïque et matériau utilisé pour le lestage.
Le choix dépend principalement de votre application :
Pour la présente caisse de lestage, les modèles compatibles sont le UNIFIX 300B, le UNIFIX 500B et le UNIFIX 600B.
Oui.
Les supports UNIFIX sont compatibles avec de nombreux panneaux photovoltaïques, à condition de vérifier :
Grâce à leur conception universelle et à leurs perçages oblongs, plusieurs gammes peuvent accueillir des panneaux de différentes marques et dimensions.
En Europe, une orientation plein sud est généralement la plus performante.
Concernant l'inclinaison :
Les supports inclinables UNIFIX permettent d'ajuster facilement l'angle afin d'optimiser la production tout au long de l'année.
L'inclinaison permet au panneau solaire de rester orienté plus perpendiculairement aux rayons du soleil.
Résultat : la production est améliorée, particulièrement en hiver lorsque le soleil est plus bas sur l'horizon. Les supports UNIFIX permettent d'adapter facilement l'angle selon la saison et la localisation de l'installation.
Cela dépend du modèle choisi.
Oui.
Selon la gamme choisie, les supports UNIFIX permettent de recevoir un ou plusieurs panneaux. Les modèles UNIFIX 800 EGF sont évolutifs et peuvent être assemblés pour créer des installations de grande puissance avec un nombre pair ou impair de panneaux grâce aux extensions prévues.
Deux solutions sont possibles :
Le lestage permet d'éviter les perçages lorsque cela est nécessaire.
Le lestage dépend de plusieurs paramètres :
Les supports UNIFIX 800 EGF et 1200 EGR disposent d'un guide de dimensionnement permettant de calculer le lestage adapté à votre installation.
Oui.
Les gammes UNIFIX 300B, 500B, 600B, 800 EGF et 1200 EGR intègrent des zones de fixation dédiées aux micro-onduleurs ainsi qu'à la mise à la terre, facilitant ainsi l'installation d'un système photovoltaïque complet.
Le système Easy Adjust Rotation, disponible sur l'UNIFIX 1200 EGR, permet d'ajuster rapidement l'inclinaison des panneaux grâce à des molettes de serrage, sans démontage du support.
Il facilite les changements d'orientation au fil des saisons afin d'optimiser la production d'énergie.
Fiche technique de la caisse de lestage pour Unifix B
Manuel de la caisse de lestage pour Unifix B
